又一家初创公司 挑战ASML的EUV垄断:要用“等离子体云”改写光刻规则
在半导体供应链的顶端,横亘着一个巨大的瓶颈:ASML。这家荷兰制造商是极紫外(EUV)光刻机的绝对垄断者,独占100%市场份额——所有尖端芯片的制造都离不开其设备。如今,一家名为Inversion Semiconductor的初创公司正试图挑战这一格局,并已获得美国能源部的Genesis Mission项目资助,研究AI在芯片制造中的应用。

Inversion Semiconductor 的联合创始人 Rohan Karthik(左)和 Daniel Vega
ASML的垄断壁垒:极度复杂的机器
ASML能够垄断EUV光刻机,原因很简单:这些机器极难制造。每台EUV光刻机造价高达4亿美元,拥有超过10万个零部件,ASML更像是系统集成商,协调庞大供应链中所有部件的制造与整合,最终交付晶圆厂用于生产CPU、GPU等高端芯片。
ASML在1990年代研发EUV技术期间曾数次濒临倒闭,最终靠下游客户台积电、英特尔和三星的扶持才得以存活。如今,ASML每年将约六分之一营收(约50亿美元)投入研发,大部分用于优化现有技术。
现有EUV技术依靠大功率CO₂激光以每秒5万次的频率轰击熔融锡滴,产生13.5nm波长的极紫外光,再通过蔡司等合作伙伴提供的超高精度反射镜,将光能量引导至硅片上,蚀刻出仅数纳米宽的电路(即所谓的“2nm工艺”)。
Inversion的颠覆性思路:更低频率、更强光源
Inversion Semiconductor希望采用功率更强但频率更低的光源来实现光刻。联合创始人兼CEO Rohan Karthik介绍,公司正在研究用高功率激光加热气体(可能是氢或氦),形成“超级等离子体云”以产生激发电子。

Inversion Semiconductor公司希望利用粒子加速器产生用于光刻的X射线
“我们让这些电子通过周期性磁结构,”Karthik上周在华盛顿举行的Genesis Mission峰会上解释道,“电子振荡并产生极紫外光。”
Karthik表示,这种方法产生的光具有激光特性:“非常亮、相干性强、方向集中。相比之下,ASML的EUV光发射更像是灯泡,向各个方向散射,他们必须尽可能收集然后再定向聚焦到设备内部。”
Inversion的光源不以每秒5万次脉冲工作,而是以5亿次脉冲的更高频率(波长更接近X射线)产生光,这意味着能够更快地制造更多芯片。这正是Inversion希望获得的核心竞争优势。
技术可行性与挑战
Karthik告诉HPCwire,如果ASML要转向新方法,“至少还需要十年的研发来找到合适的材料和等离子体条件。对我们来说,只是小幅重新设计或调整参数的问题。”
然而,挑战同样巨大。激发氢或氦气所需的激光器是人类迄今制造的最强激光,本质上与核聚变项目所用同类。当年ASML研究该方向时,这类激光器占地达200米×100米——相当于数个足球场。Karthik称,如今已缩小至约30米×5至10米。

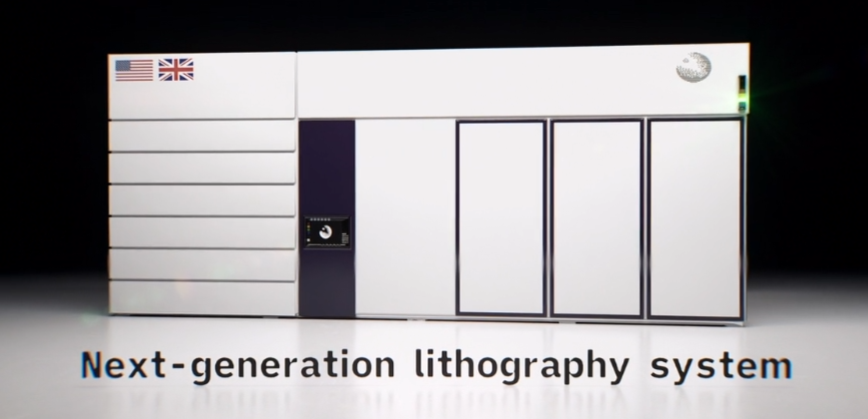

Inversion Semiconductor公司设想制造出比ASML现有系统快15倍的计算机光刻机,用于生产芯片
从实验室到商业化
Inversion Semiconductor已获得Y Combinator和Entrepreneur First的50万美元种子前投资,距离造出测试设备仍需数年。但其技术路线已引起美国能源部关注——后者希望巩固美国及其盟友在芯片制造领域的领先地位。
这家旧金山初创正与劳伦斯伯克利国家实验室及其ATAP(加速器技术与应用物理)部门合作。上周公布的Genesis Mission一期项目“紧凑型激光等离子体自优化数字孪生”为Inversion和伯克利实验室提供75万美元资助,用于构建ATAP粒子加速器的神经网络模型,以在未来实际测试中确定最优配置。联合创始人Daniel Vega担任该项目首席研究员。
“我们一期项目的重点之一,是采用开源且广泛使用的加速器代码,像训练神经网络一样训练它,”Karthik说,“模拟粒子加速器后,根据输出调整设计参数。”这里的神经网络“权重”对应加速器中的磁体以及气体特性——可能有数百甚至数千种不同参数可供尝试。
与此同时,Genesis Mission项目还将探索Inversion技术的另一应用:光掩模计量——这是一个测量半导体、确定整体精度和测试的相邻领域。“它对功率要求没那么高,我们已经知道这是可行的,并与实验室及其他研究伙伴完成了一些关键实验,”Karthik表示,“现在只需将这些子系统串联起来,构建首款端到端产品,时间线大约两年。”
历史回响与未来前景
X射线光刻并非新概念,包括ASML在内的众多机构都曾探索过,但问题过于棘手,解决方案成本过于高昂,始终无人能够冲过终点线。
Karthik认为,真正需要的是一种截然不同的解题思路:“我没在ASML工作过,我的联合创始人也没有。我有半导体行业背景,他有粒子加速器系统开发背景。但这恰恰让我们能够从第一性原理出发,以不同方式去攻克同一个问题。”
