实测验证!博众仪器BZ-F200测样热潮,实现0.10nm高分辨+STEM/EDS一体化表征

2026-02-14

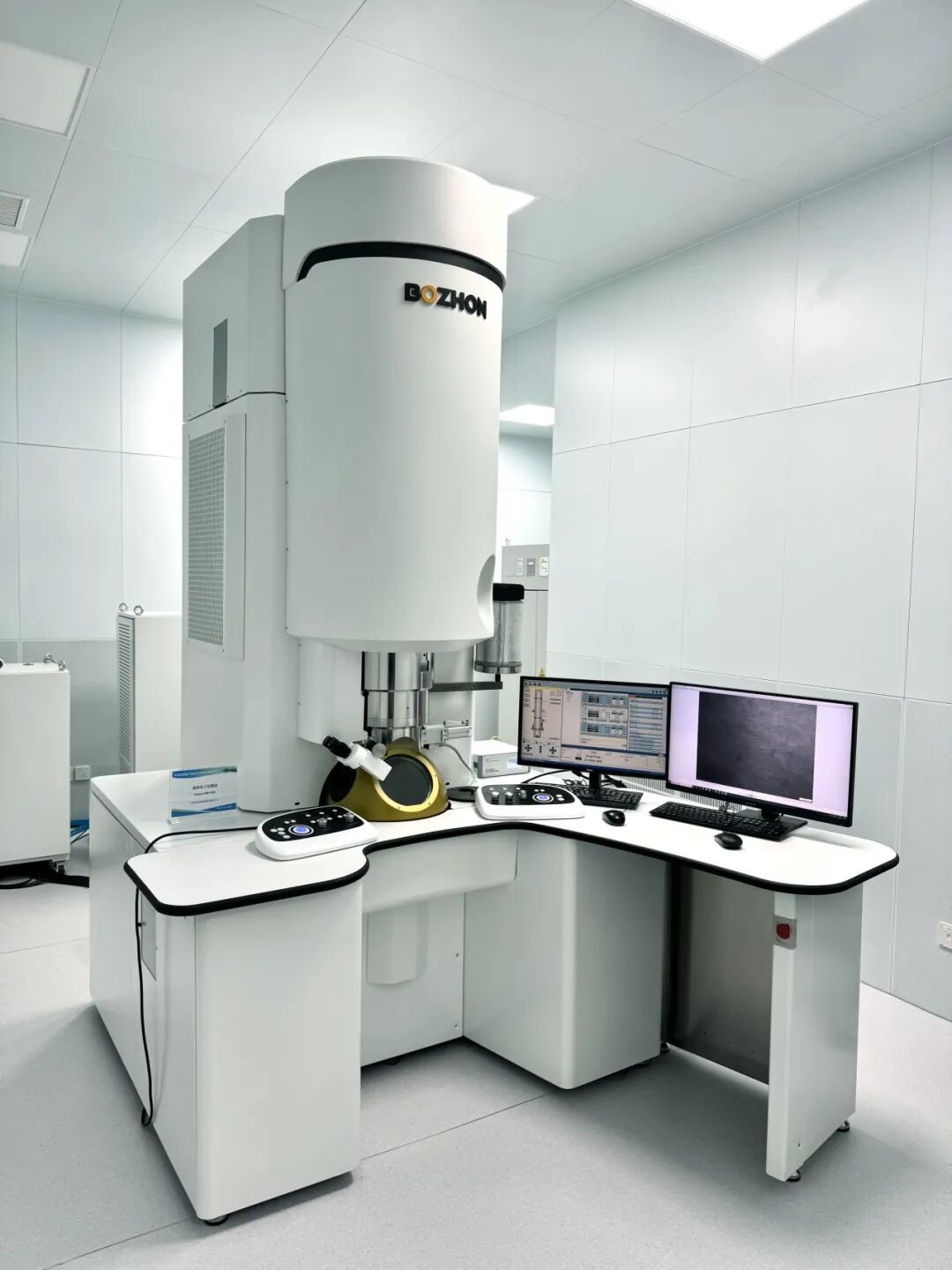

在苏州市国产科学仪器产业发展交流会引发广泛关注后,苏州博众仪器科技有限公司(以下简称“博众仪器”)自主研发的国产首台商用200kV热场发射透射电镜BZ-F200,以持续迭代的技术实力书写国产仪器新篇。



关键节点

从落地到开放的加速跑

2025年12月14日:BZ-F200正式入驻江苏省国产科学仪器应用示范中心(苏州),完成从实验室到产业化的关键一跃;

2026年1月8日:经过多轮严苛校准,正式启用!核心性能拉满,解锁各类微观表征需求;

2026年1月15日:面相高校、研究院所、企业全面开放测样服务,迅速成为微观表征领域的“国产优选”。

技术升级

双维度升级刷新国产实力

作为填补国内高端透射电镜空白的标杆产品,BZ-F200在启用后迅速实现技术迭代,达成“高分辨+多功能”双重突破

  1. 分辨率从发布时的0.14nm升级至0.10nm原子级分辨率,可清晰呈现晶格、纳米缺陷等微观结构细节,满足半导体材料、高端催化剂等领域的高精度表征需求;

  2. 突破发布初期的技术边界,新增STEM与EDS功能。形成“形貌观察—结构分析—成分鉴定”的一体式解决方案,大幅拓展设备在新能源材料、地质矿产等多领域的应用场景。

阶段性成果

市场认可验证技术价值

自1月15日开放以来,BZ-F200凭借稳定的性能表现与全面的表征能力,吸引了多家单位前来开展测样工作,以下是部分测样案例。

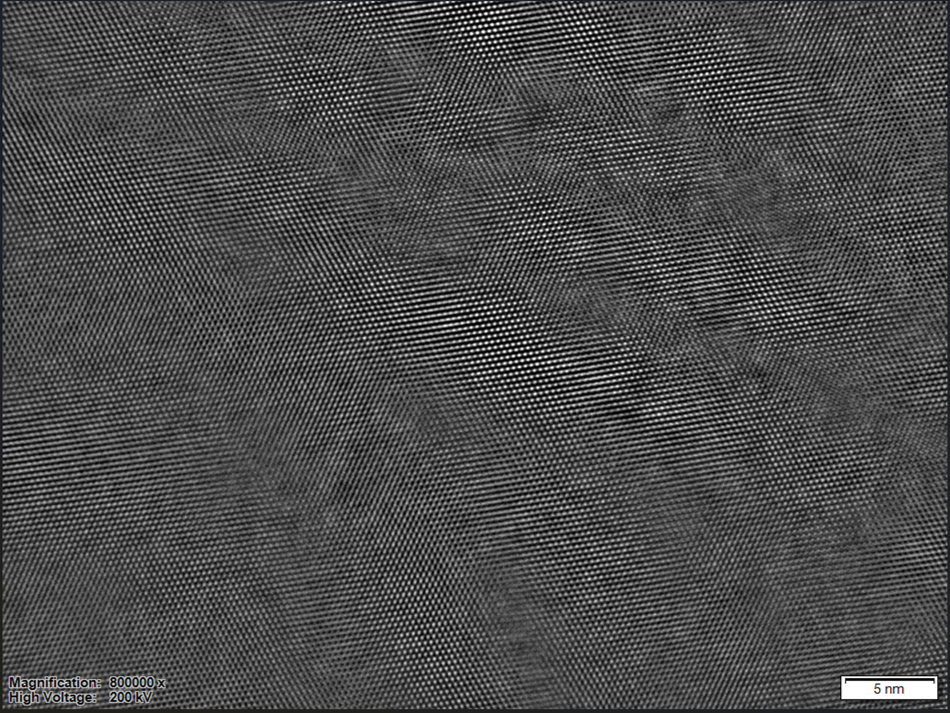

TEM高分辨—Si单晶

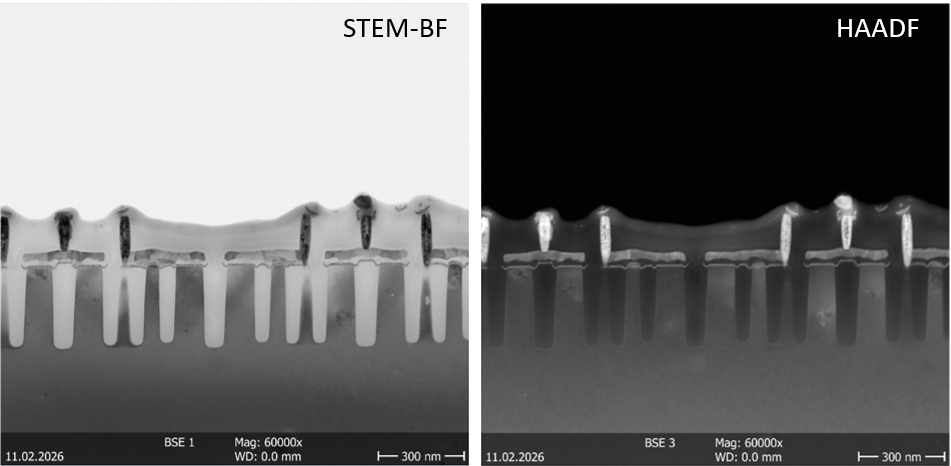

STEM成像—某半导体材料

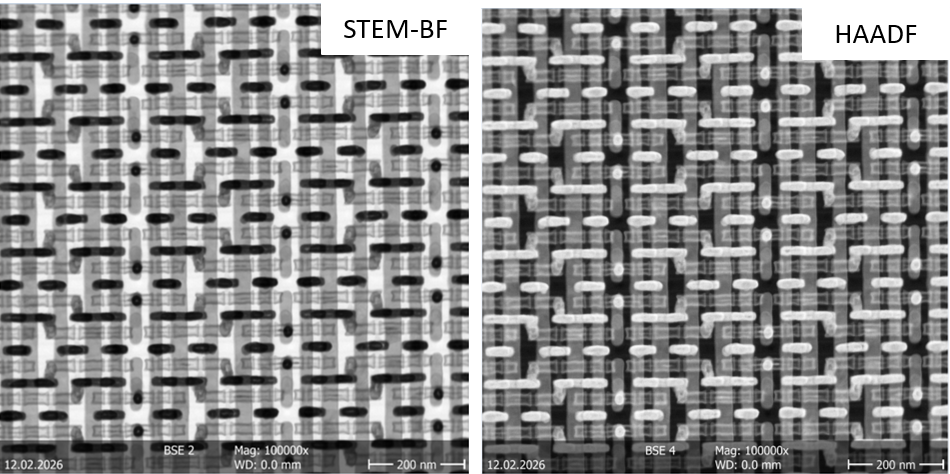

STEM成像—某半导体材料

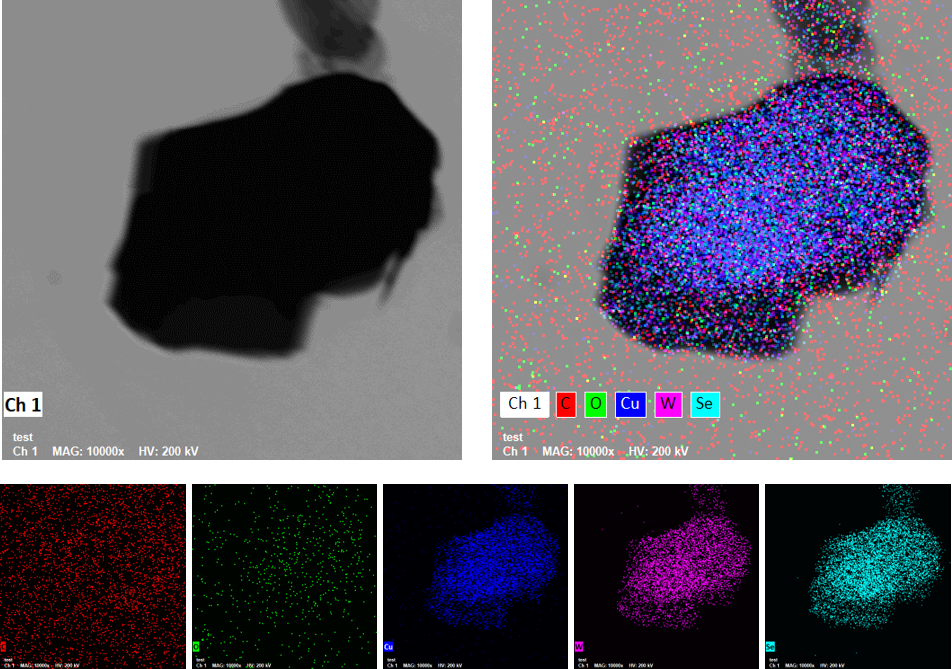

STEM+EDS—金属元素



博众仪器将以BZ-F200的阶段性成果为起点,深化国产透射电镜的技术创新与市场服务,旨在“从有到优”的持续突破。博众仪器将始终深耕透射电镜领域,以技术创新打破进口依赖,用更优质的产品与服务,为中国科研与产业高质量发展注入“国产仪器力量”!

同时,欢迎更多客户前来垂询交流,共探微观表征新可能。
