Solinide公司融资400万欧元，用于将光子芯片技术商业化，应用于数据中心。

2026年8月20日，瑞典硅氮化物光子集成电路开发商 Solinide Photonics 宣布完成 400 万欧元种子轮融资，六家金融和战略投资者参与了此次融资。此次融资对 Solinide 而言意义重大，将助力这家初创公司实现其专利技术的商业化，并为规模化生产做好准备。

该公司的超高效光子芯片和微梳技术解决了人工智能基础设施面临的最大挑战之一：在芯片间传输海量数据的同时，避免功耗相应增加。Solinide 的多波长激光光源旨在与未来一代硬件兼容，同时降低每个光链路的功耗、成本和体积。

此次投资是总额 400 万欧元的融资轮的一部分，由 Navigare Ventures 和 PSV Hafnium 共同领投，Chalmers Ventures、Turbine Capital、Norrsken Evolve 和 Almi Greentech Fund 也参与了投资。扩大后的种子轮投资人联盟在工业技术和公司建设方面拥有深厚的专业知识，这将增强 Solinide 将具有影响力的技术应用于数据中心的能力。

从实际角度来看，Solinide 用一个芯片取代了一排排单独的激光器，该芯片可以同时产生数十种精确颜色的光。到目前为止，每根光纤上传输的数据量更大，而耗电量却只有原来的一小部分。

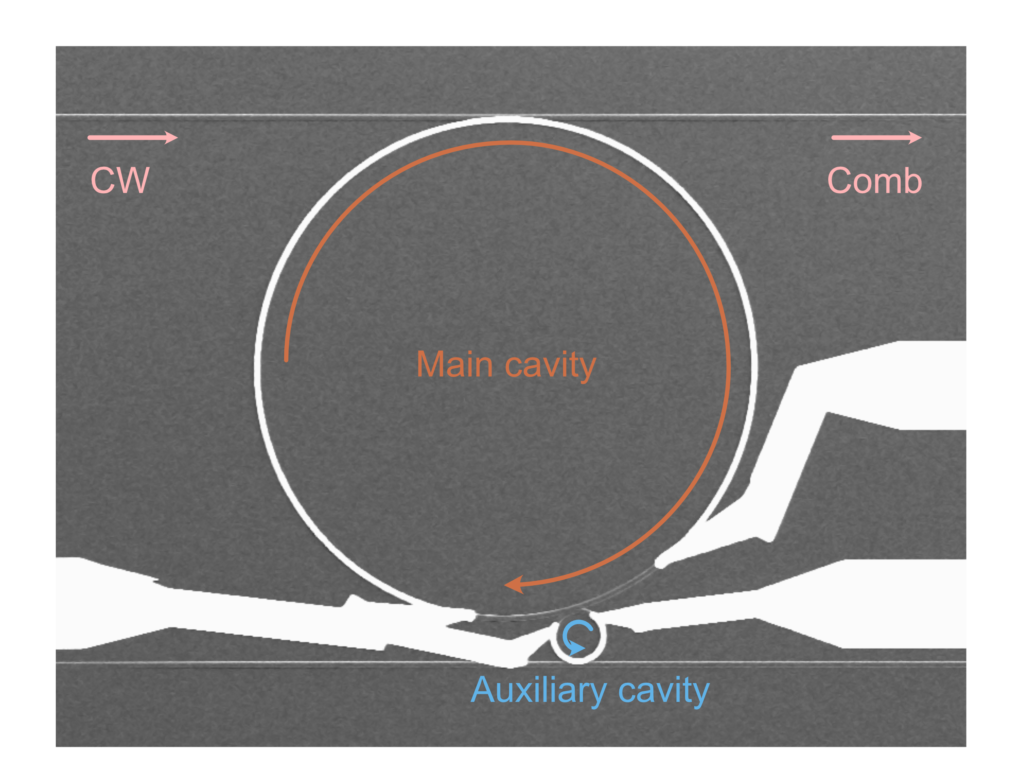

这是光学频率梳的核心谐振腔结构，主腔里的光顺时针转，是产生光频梳的基础；辅助腔逆时针耦合进来，用来精细调节。（图片来源Solinide公司官网）

Solinide微梳芯片技术源自查尔姆斯理工大学，它融合了当今几项最重要的技术趋势：人工智能基础设施、能源效率、半导体和光子学。成功的产品产业化将惠及人工智能数据中心、电信和其他关键增长市场。

该笔资金将支持 Solinide 在技术准备、商业化和市场推广方面同步推进。

“Solinide已经证明，其微梳技术能够达到数据中心链路所需的性能，并提供集成式机架安装产品。现在的首要任务是为商业化、产品发布和实际部署做好准备，”Solinide Photonics首席执行官Marcello Girardo表示。

由于人工智能和数据中心光子学价值链目前主要集中在美国和亚洲，像 Solinide 这样的技术可以增强瑞典和欧洲在具有战略意义的半导体和光子学应用方面的能力。
