从EUV到X射线：美国三家初创公司欲重塑半导体光刻格局
在半导体行业，极紫外（EUV）光刻技术已将芯片特征尺寸推进至3nm乃至2nm以下节点，成为支撑AI、高性能计算和量子计算等前沿应用的核心支柱。然而，随着ASML的EUV系统（尤其是High-NA版本）接近物理与经济极限——包括光源功率瓶颈、多重图案化带来的复杂度与成本激增、以及巨额资本投入——业界迫切需要下一代突破。传统激光产生等离子体（LPP）光源的转换效率低下、功率难以持续提升，已成为制约摩尔定律延续的关键瓶颈。
近年间，美国多家初创公司加速布局自由电子激光器（FEL）技术，作为EUV乃至X射线光刻的替代或升级方案。这些企业借助粒子加速器产生高亮度、相干的光源，旨在实现更高功率、更短波长、更高光子效率，从而大幅降低每片晶圆成本、消除多重图案化需求，并为原子级精密制造铺路。美国政府通过CHIPS Act等政策大力支持此类创新，旨在重夺光刻光源领域的领导地位，并降低对荷兰ASML的依赖。
TAU Systems：集装箱内的X射线激光器
TAU Systems成立于2021年，总部位于美国得克萨斯州奥斯汀，由激光等离子体加速领域专家Bjorn Manuel Hegelich领导，CEO为Jerome Paye。该公司专注于将激光尾波场加速（LWFA）技术商业化，开发集装箱大小的紧凑型粒子加速器，驱动可调谐X射线自由电子激光（FEL），目标直接超越当前EUV的物理极限。
最新进展：2025年，该公司已在加州TAU Labs演示商业级电子束产生，并与劳伦斯伯克利国家实验室合作实现紧凑FEL相干光脉冲输出。2026年初，TAU宣布其商业激光驱动加速器已成功产生电子束，并开始向客户提供用于航天电子设备的辐射测试服务，能量范围在60-100 MeV，成本约1000万美元起。CEO Jerome Paye在接受采访时表示，其最终目标是利用该技术驱动X射线自由电子激光，用于下一代X射线光刻，将摩尔定律推向其基本极限。
技术路径：TAU采用“先放射治疗/测试、再光刻”的三阶段路径，借助与德克萨斯大学奥斯汀分校、极端光基础设施等机构的合作，已将实验室技术推向工业可靠性验证。其系统以集装箱大小的尺寸，适合现有晶圆厂增量部署，目标是实现单次曝光、原子级特征控制。
xLight：兼容ASML生态的高功率EUV方案
xLight成立于2021年，总部位于加州帕洛阿尔托，CEO兼CTO为Nicholas Kelez。该公司拥有豪华的领导阵容，前英特尔CEO Pat Gelsinger担任执行主席，并称其使命是“唤醒摩尔定律”。xLight致力于构建世界上最强大的粒子加速器驱动自由电子激光（FEL），作为EUV光刻的高功率、向后兼容光源，目标是直接替换ASML光刻机中的LPP模块。
最新进展：2025年12月，xLight迎来重大政策利好。美国商务部宣布向xLight提供最高1.5亿美元的CHIPS法案研发激励意向，这是特朗普政府接管芯片研发办公室后宣布的首笔奖励。该公司计划于2028年在纽约州Albany NanoTech Complex建成首台原型，并在现有EUV光刻机上演示技术可行性，同时探索亚EUV波长的下一代光刻研究。
技术优势：xLight的技术承诺单系统功率较LPP提升4倍以上，支持最多20台光刻机，光电转换效率与能耗大幅优化，目标将每片晶圆的加工成本降低30%-40%，加工效率提升30%以上，并为更短波长（目标低至2纳米）的下一代光刻铺路。其系统虽为“公用事业级”的大型设施，但因其兼容现有ASML生态，被业界视为最具务实性和近期落地潜力的方案。
Substrate：自建晶圆厂的全栈挑战者

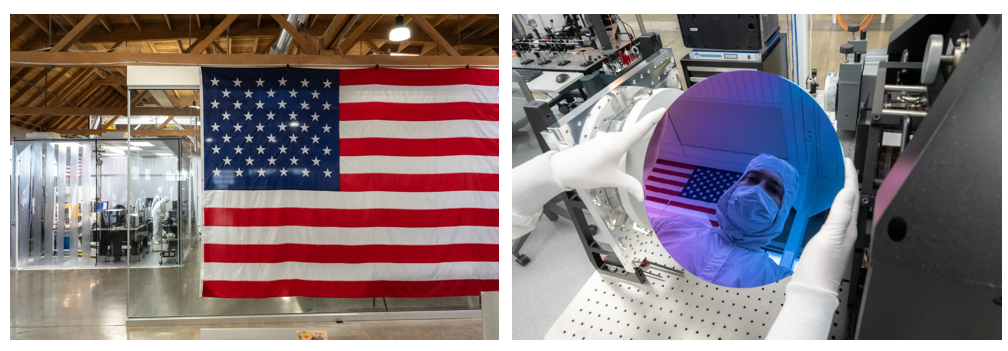

Substrate成立于2022年，总部位于旧金山，2025年10月从隐身模式中正式亮相，CEO为James Proud。该公司不仅开发基于粒子加速器的先进X射线光刻（XRL）工具，还雄心勃勃地计划自建美国本土下一代晶圆厂，直接挑战ASML的工具垄断与TSMC的代工地位。
最新进展：Substrate已获Founders Fund（Peter Thiel关联）、General Catalyst、In-Q-Tel等机构1亿美元种子轮融资，估值超过10亿美元。公司宣称其首台300mm生产级工具已成功演示12nm关键尺寸的随机逻辑接触阵列，全晶圆特征尺寸一致性公差低至0.25纳米。
技术路径与挑战：Substrate采用传统射频（RF）腔加速电子，再通过波荡器产生亮度“比太阳亮数十亿倍”的X射线。其强调“汽车大小”的曝光机、高G力高速机械系统与单次曝光能力，目标2028年实现商用，并将晶圆制造成本降至现有水平的十分之一（约1万美元/片）。然而，X射线光刻面临无掩模技术、光刻胶与光学系统全面重造的挑战，业界对其供应链、良率与执行力存有质疑。尽管如此，Substrate的垂直整合野心被视为半导体制造领域的“SpaceX时刻”潜在推动者。
三家公司技术路线对比
三家公司均为美国初创企业，均利用粒子加速器驱动的自由电子激光（FEL）或同步辐射式光源挑战ASML的激光产生等离子体（LPP）EUV光源，目标是突破EUV的物理、经济与多重图案化极限，支持AI/下一代芯片制造。但它们的技术路径、集成模式、波长定位和野心规模差异显著：
| 维度 | TAU Systems | xLight | Substrate |
|---|---|---|---|
| 核心技术 | 激光尾波场加速（LWFA，等离子体加速）+ 紧凑粒子加速器 + 可调谐 X 射线 FEL | 传统超导射频（RF）/能量回收直线加速器（ERL）+ 大型 FEL | 传统射频（RF）腔加速 + 交变磁场（undulator/wiggler）产生 X 射线（同步辐射/FEL 类） |
| 加速方式 | 等离子体尾波场：厘米级实现传统数百米效果，梯度提升 ~2000 倍 | 成熟射频腔，规模大但技术稳定 | 射频腔将电子加速至近光速，再经磁场振荡产生 X 射线 |
| 光源类型与波长 | X 射线激光（显著短于 13.5 nm EUV，可调谐优化透射） | EUV 激光（13.5 nm 主波长，支持更短 EUV） | 先进 X 射线（短于 EUV，未公开精确波长），亮度“比太阳亮数十亿倍” |
| 系统规模与占地 | 极致紧凑：集装箱大小，可直接放入现有晶圆厂 | 大型公用设施规模（utility-scale），独立建筑 | 光源较大（传统 RF），但整机工具“汽车大小”，支持高 G 力高速机械系统 |
| 功率与效率 | 每台紧凑机数百瓦 X 射线；高壁插效率 + 能量回收；高反射率匹配光学 | 单系统 EUV 功率比 LPP 高 4–10 倍；一套支持多台；30 年寿命 | 极高亮度脉冲 X 射线，支持单次曝光高吞吐；强调成本/复杂度大幅降低 |

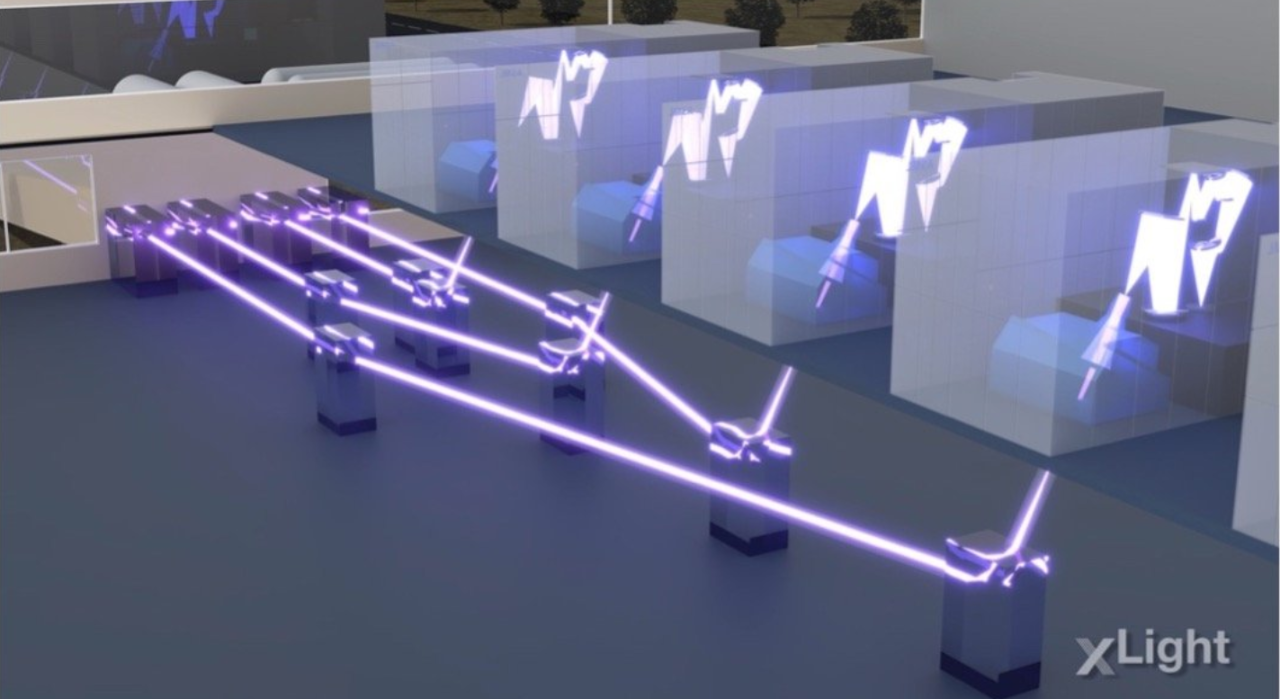

| 部署与集成方式 | 分布式：每台光刻机配一台光源；增量扩产，无需新基建 | 集中式：一台大型 FEL 通过光束分配服务 20+ 台 ASML 现有光刻机 | 全新光刻机 + 自建晶圆厂；垂直整合（光源 + 光学 + 机械 + 代工） |
| 对光刻的核心优势 | 更短波长 + 单次曝光彻底消除多重图案化；更高光子效率 + 反射率 → 更快、更低成本、原子级控制 | 更高功率 → 更快吞吐、更高良率；大幅降低每片晶圆成本（~50%） | 单次曝光实现 2nm 级（演示 12nm 关键尺寸）；成本降至现有 1/10；晶圆成本目标 2030 年 ~1 万美元（vs 预计 10 万美元） |
| 与 ASML/EUV 关系 | 替代路径：全新 X 射线系统，挑战 EUV/High-NA 物理极限 | 增强/兼容路径：直接替换 LPP 光源，延长 ASML 路线图 | 全面替代：全新 XRL 工具 + 自建 fab，挑战 ASML 工具垄断 + TSMC 代工 |
| 开发阶段与支持 | 已演示集装箱级系统；与 UT Austin、LBNL、ELI 等合作；通过放射治疗中间应用验证 | $40M 风投 + $150M CHIPS Act（Pat Gelsinger 执行主席）；2028 年 Albany NanoTech 原型演示 | 2025 年 10 月出 stealth；已建成首台 300mm 生产级工具并演示 12nm 图案；$100M 融资，估值超 10 亿美元（Founders Fund、General Catalyst、In-Q-Tel 等）；部分舆论质疑“炒作/潜在风险” |
| 商业化路径 | 先辐射测试/放射治疗建供应链与收入，再进入光刻；增量部署 | 先服务多家光刻机摊薄成本，政府支持加速美国光刻国产化 | 最激进：自建下一代美国晶圆厂 + 低成本工具销售；目标同时颠覆工具与代工环节 |
关键差异与定位
- TAU Systems 最“科幻”与紧凑：靠 LWFA 把加速器从大楼缩小到集装箱，专注 X 射线光源本身，适合现有晶圆厂逐步升级，技术风险较高但潜力最大（彻底跳过 EUV 多重图案化）。
- xLight 最“务实”与兼容：用成熟大加速器做高功率 EUV FEL，直接插拔式提升 ASML 机器，获得最强政府支持（CHIPS Act + 前 Intel CEO），最可能在 2028–2030 年率先落地。
- Substrate 最“野心勃勃”与全栈：不满足于做光源或工具，而是直接造全新 XRL 光刻机 + 自建晶圆厂，要同时打败 ASML 和 TSMC。技术上接近传统同步辐射/FEL，但强调“汽车大小工具 + 高 G 力机械”实现高吞吐；融资与估值最高，但也面临最多质疑（是否能真正规模化、供应链与良率挑战）。
光源革命加速到来
这三家公司共同点：都用粒子加速器产生相干高亮度光，绕过锡滴等离子体的低效率；都瞄准“单次曝光 + 更低成本 + 更小特征”。目前均处于原型/早期验证阶段，真正商用仍需 3–5 年，胜负将取决于功率稳定性、与光刻胶/光学匹配度、总拥有成本（TCO）和供应链成熟度。
这些美国企业的押注，不仅体现了技术创新的多样路径——从TAU的极致紧凑X射线方案，到xLight的兼容现有ASML生态的高功率EUV升级，再到Substrate的全栈垂直整合野心——也反映出地缘政治与供应链安全的深层考量。FEL技术若成功商用，将重塑全球半导体格局，推动摩尔定律在后EUV时代继续前行。尽管原型验证与规模化仍需数年，但2026年的进展已显示，这场“光源革命”正加速到来。
参考资料：
1. imesTech. (2026, February 11). TAU Systems Eyes X-Ray Lithography beyond EUV Limits. TimesTech. https://timestech.in/tau-systems-eyes-x-ray-lithography-beyond-euv-limits
2. TAU Systems. (n.d.). TAU Systems Official Website. Retrieved February 2026 from https://www.tausystems.com/
3. xLight. (n.d.). xLight Official Website. Retrieved February 2026 from https://www.xlight.com/
4. xLight. (2025, December 1). xLight Signs $150 Million Letter of Intent with the U.S. Department of Commerce. xLight Company News. https://www.xlight.com/company-news/xlight-signs-150-million-letter-of-intent-with-the-us-department-of-commerce
5. Substrate. (n.d.). Substrate Official Website. Retrieved February 2026 from https://substrate.com/
6. Reuters. (2025, October 28). US startup Substrate announces chipmaking tool that it says will rival ASML. Reuters. https://www.reuters.com/world/asia-pacific/us-startup-substrate-announces-chipmaking-tool-that-it-says-will-rival-asml-2025-10-28
7. The New York Times. (2025, October 28). Can a Start-Up Make Computer Chips Cheaper Than the Industry's Giants? The New York Times. https://www.nytimes.com/2025/10/28/technology/can-a-start-up-make-computer-chips-cheaper-than-the-industrys-giants.html
8. Bits&Chips. (2026, February 12). Another contender emerges to challenge ASML's EUV source tech. Bits&Chips. https://bits-chips.com/article/another-contender-emerges-to-challenge-asmls-euv-source-tech
