3D打印氧化锆部件助力半导体制造中的激光光学系统防护

在半导体制造流程中，保护光学系统等敏感仪器免受污染至关重要。通常，这需要实施一种或多种工艺组合，包括空气吹扫、抽排系统或真空解决方案。虽然这些方法在防止污染方面非常有效，但它们也以增加零件数量和更高的装配要求等形式，增加了生产流程的复杂性。值得注意的是，这些方法还会占用半导体制造设施中宝贵的空间——而这些设施的空间往往十分受限。为了应对这一挑战，Sinto Advanced Ceramics Europe GmbH（原博世先进陶瓷）近期研发出一种用于激光光学系统的 3D 打印多功能保护帽。

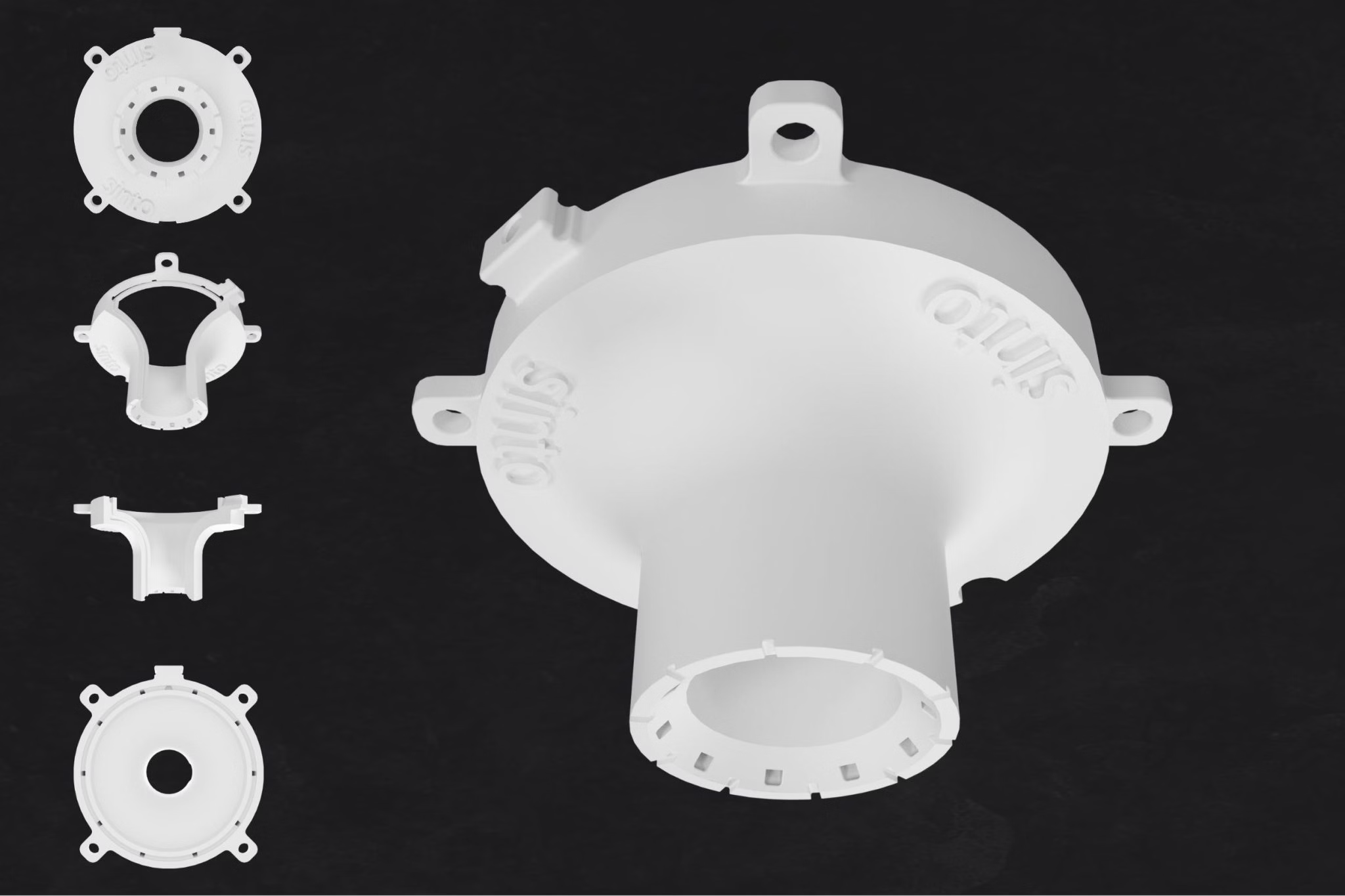

这款保护帽的尺寸仅为 20 x 20 x 6.5–12 毫米，是一种紧凑型解决方案，半导体制造商可将其集成到生产流程中，以确保激光光学器件、检测系统以及光学测量工具不受可能影响光学系统性能、精度和稳定性的颗粒物污染。

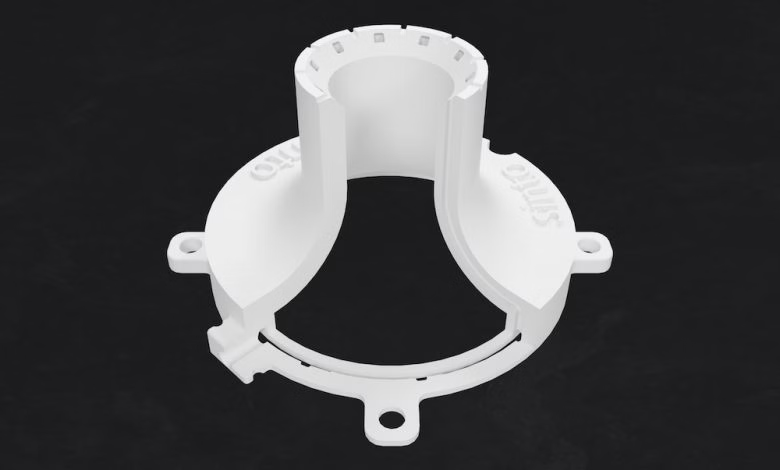

在研发该零部件时，Sinto Advanced Ceramics Europe 利用陶瓷立体光刻 3D 打印的设计自由度，将多种功能整合到了单一结构中。具体而言，该部件既具备物理保护功能（即保护帽结构本身），又集成了真空导流通道，可清除相关光学系统周围的颗粒物。正如该公司所解释的那样：“它不仅能保护光学器件免受外界影响，还能主动协助维持激光光学器件周围的洁净环境。”安装与固定结构也被直接集成到了设计之中。

除了优化后的功能高度整合设计外，这款 3D 打印组件还具备其他优势：它由钇稳定氧化锆制成，这是一种材料特性非常适合洁净生产环境的特种陶瓷。也就是说，污染颗粒往往可能来自于生产设备本身的磨损和摩擦。像钇稳定氧化锆这样的特种陶瓷，兼具出色的强度、断裂韧性以及耐化学腐蚀和耐磨损性能，因此在需要严格控制颗粒物的应用场景中越来越受到青睐。

总体而言，这款激光光学保护帽展现了 Sinto Advanced Ceramics 实现多项关键突破的能力。首先，它展示了增材制造（AM）设计如何让制造商能够优先考虑功能性能，而非屈从于传统的生产工艺限制。正如该公司所言：“其几何形状是由性能需求决定的，而不是由刀具限制或加工方向决定的。”其次，该部件将原本需要多个不同系统才能实现的功能整合到了单一紧凑结构中，解决了绝大多数半导体制造商面临的空间受限难题。重要的是，陶瓷增材制造工艺的特性意味着，该保护帽无需昂贵的模具或漫长的交付周期，即可轻松进行设计变更和修改，以适配不同的光学系统。

“这款光学保护帽展示了陶瓷增材制造如何为高要求的工业应用带来全新的设计思路。我们无需通过多个组件分别实现保护、真空导流和安装功能，而是将所有这些功能集成为单一的陶瓷结构，”Sinto Advanced Ceramics Europe 表示。“在半导体制造中，工艺稳定性、污染控制和安装空间都是至关重要的因素，这种方法为设计工程师提供了极具价值的新自由度。”
