光学巨头转型：超透镜与CPO，如何成为AI时代的“新基建”？

随着人工智能（AI）不断推高对更强算力系统和更智能机器的需求，台湾光学制造商先进光电（Ability Opto-Electronics Technology）正顺势而为，将自身定位在两大前沿新兴技术的交汇点上：超透镜（Metalenses）与光学互连（Optical Interconnects）。

在 2026 年台北国际电脑展（Computex 2026）上，先进光电通过其子公司Aiimax展示了在这两个领域的突破性进展。这表明该公司的战略已远超其传统业务——即作为笔记本电脑摄像头镜头的供应商。

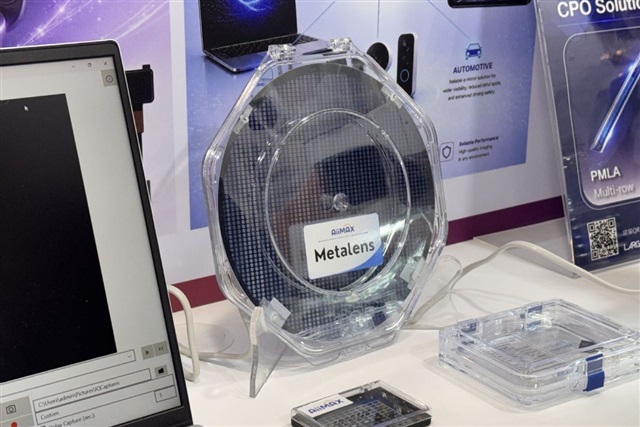

在众多引发关注的技术中，超透镜尤为瞩目。这是一种基于半导体工艺的光学元件，被许多科研人员视为传统透镜架构的潜在颠覆者。

传统的成像系统通常需要多层塑料或玻璃透镜叠加，以校正畸变并提升画质。这些堆叠的组件增加了摄像头的厚度和复杂度，导致相机模组很难进一步实现微型化。而超透镜则另辟蹊径。

另辟蹊径的技术路线

超透镜不再依赖多片弯曲的传统透镜，而是利用直接在半导体材料上加工出的纳米级结构。通过在纳米尺度上操纵光线，单片超透镜就能实现以往需要多个独立透镜组件才能达到的光学性能。 其带来的直接结果，就是成像系统变得极度轻薄。

先进光电表示，公司已采用半导体级别的光学蚀刻工艺来制造该产品，并认为其生产良率已达到商业化可行的水平。

尽管业内过去常在折叠屏智能手机、增强现实（AR）设备和可穿戴电子产品的语境下讨论超透镜，但先进光电却瞄准了另一个不同的赛道：机器人产业。

公司高管在现场演示了一款基于超透镜技术的红外相机系统，该系统可为仿人机器人和工业机械臂提供一种“触觉视觉”。

通过在机器人的指尖或抓取机构附近嵌入超薄光学模组，系统能够捕捉到机器人接触物体表面时发生的微小形变。这些微观层面的变化随后被转化为高精度的压力感应数据，使机器能够评估接触力并持续调整抓握力度。其目标是赋予机器人更细腻的触觉——随着制造商不断向更高灵活性的人形机器人系统迈进，这已成为行业内最棘手的挑战之一。

该公司表示，机器人目前是其超透镜业务的核心重心，他们计划向台湾本土及海外的系统集成商供应相关模组。从长远来看，管理层希望这项技术能助力构建一个更广泛的光学传感生态系统。

核心专长：V型槽技术

除了超透镜，先进光电还展示了其在另一个快速崛起领域中的角色：光电共封装（CPO）。随着 AI 系统规模不断扩大、功耗日益激增，传统的铜线互连已接近物理极限。芯片制造商正越来越多地将光通信视为在处理器、内存和网络设备之间传输数据的下一步方案。这一转变，将此前处于光学供应链边缘、鲜人问津的底层元件推向了舞台中央。

与一些专注于光纤阵列组件（FAU，将多根光纤捆绑在单个组件中）的竞争对手不同，先进光电的核心专长在于制造V型槽（V-groove）基底。这是确保光纤实现极精准对齐的高精密工程基础。

这一元件看似简单，实则至关重要。V型槽是在硅、玻璃或石英等材料上蚀刻出的微观通道。其作用是在光纤与硅光芯片连接之前，对其进行超高精度的定位和固定。

在现代光通信系统中，哪怕是微米级的对齐偏差，都会导致信号损耗剧增。当光纤接入 AI 处理器、网络交换机或光子引擎时，V型槽的精度直接决定了光线进入芯片的传输效率。任何偏差都会降低传输质量，从而削弱整个系统的性能。

随着半导体行业从电信号传输向光信号传输转变，光纤阵列和 V 型槽基底等元件正成为 AI 基础设施架构中不可或缺的重要拼图。

对先进光电而言，其在今年 Computex 上传递的信息十分明确：光学行业的下一个增长爆发点或许不再是智能手机摄像头，而是驱动智能机器人的核心技术，以及连接未来 AI 系统的光学网络。

---
