全球化工巨头推出面向半导体光刻的次世代黄光照明解决方案，可降低高达25%的能耗

全球化工巨头巴斯夫于5月18日正式推出其专为半导体光刻工艺设计的次世代黄光照明解决方案。该方案旨在提高光刻环境中的能源效率并减少碳排放，是巴斯夫深化半导体材料领域战略布局的关键一步。

创新“吸收-转换”技术，突破传统能效瓶颈

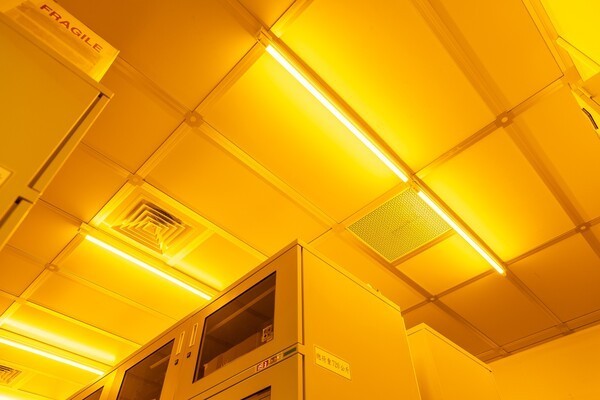

在半导体的光刻工艺中，用于形成电路图案的光刻胶对特定波长的光极度敏感。因此，光刻区域通常需要能阻断530纳米（nm）以下短波长的黄光照明，以防意外曝光导致芯片良率下降。

传统的解决方案是使用黄色荧光灯或基于滤光片的LED灯，但它们都存在缺陷：黄色荧光灯通过物理方式过滤有害波长，但此过程会造成大量的能量浪费，能效低下。

而滤光片式LED灯虽然比荧光灯效率高，但在滤除特定波长时仍会产生能量损失，且可能因使用蓝色芯片激发黄色荧光粉而存在少量蓝光泄露的风险。

巴斯夫此次推出的黄光材料解决方案，其核心是一种 “吸收-转换” 机制。与传统过滤方式不同，该技术并非简单地阻挡短波长光，而是通过先进材料将其吸收，并高效地转换为可利用的黄光。这种方法一举两得：既能满足严格的光谱控制要求（完全阻断530nm以下波长），又大幅提升了光能利用率，实现了能效的最大化。

显著节能与卓越的长期可靠性

巴斯夫的新型黄光照明方案在能效上带来了显著提升。根据官方公布的数据，对比传统方案可实现高达25% 的节能效果。

具体到功耗指标，差异更为直观：

• 传统黄色荧光灯管：每根功耗约 36 瓦。
• 滤光片式黄色LED灯管：每根功耗约 20 瓦。
• 巴斯夫新型方案：每根灯管运行功耗仅为 10 至 15 瓦。

以一间配备1,000根灯管、全年无休（8760小时）运行的典型半导体工厂为例，若将传统36瓦荧光灯管全部更换为15瓦的巴斯夫解决方案，每年仅照明用电一项就可节省超过18万度电，大幅降低了晶圆厂的电力和冷却成本。

除了显著的节能优势，该方案还具备以下特性：

• 长期可靠性：巴斯夫强调，该技术在经过超过五年的实际半导体制造环境运行测试后，未表现出任何可测量的性能退化，展现出卓越的热稳定性和长寿命。
• 低热传导：极低的发热量不仅延长了产品自身的寿命，也有助于提高洁净室环境的温度稳定性。
• 环保合规：该解决方案符合欧盟《关于限制在电子电气设备中使用某些有害成分的指令》（RoHS）和《化学品注册、评估、许可和限制》（REACH）等法规要求。

广泛的应用场景与市场战略

巴斯夫表示，此黄光照明技术可广泛应用于对短波长控制要求极严的各类精密制造环境，包括但不限于半导体光刻、印刷电路板检测、显示器与LED制造，以及太阳能电池生产等领域。其设计旨在无缝整合进现有的灯管、面板灯和防爆灯具等基础设施中，兼容现有电力和散热系统，大大简化了客户的安装流程并降低了升级改造的门槛。

为加速市场推广，巴斯夫及其合作伙伴计划为客户提供样品、现场评估和技术支持服务，其中包括详细的碳足迹分析，以量化环境效益。

结语

在全球半导体行业追求更小制程、更高良率与更强ESG（环境、社会和治理）承诺的背景下，巴斯夫此次发布的黄光解决方案，精准地切入了生产痛点。它不仅是一项高效节能的照明技术，更是一项提升光刻工艺稳定性和环境控制能力的基础设施升级。此举标志着化工巨头正通过其深厚的材料科学底蕴，为数字化世界的基石——芯片制造，提供更绿色、更高效的创新支持。
