光学产业的“海德堡时刻”:韩国实现超透镜卷对卷量产,每秒产出300片

韩国已经开启了超透镜(Metalens)的大规模生产时代。这种技术有望解决智能手机摄像头的凸起问题,并突破增强现实(AR)眼镜的厚度限制。全球首次实现了卷对卷(Roll-to-Roll, R2R)工艺,能够像印刷报纸一样连续生产超薄超透镜,克服了以往半导体工艺只能在实验室制作原型的限制。这一突破显著加速了下一代光学组件的商业化进程。

据科学技术信息通信部消息,由成均馆大学的Kyu Jin Cho教授、Inki Kim教授以及浦项科技大学的Junsuk Rho教授领导的联合研究团队,共同开发出了一种基于卷对卷纳米压印的工艺技术,每秒可生产300个以上的可见光超透镜。该研究成果已发表在国际期刊《自然》(Nature)上。

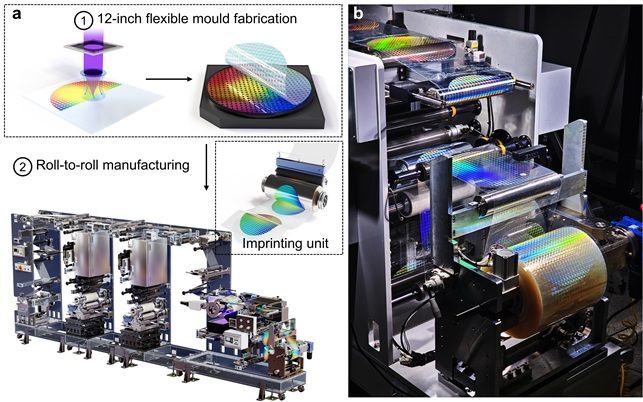

卷对卷纳米印刷超透镜量产工艺。 (a) 聚合物模具制造及使用该模具的卷对卷工艺。(b) 研究团队使用的成均馆大学领先研究中心的卷对卷纳米印刷设备照片。图片来源:研究团队。

超透镜是能在纳米尺度上控制光线的相位、振幅和偏振的下一代平面光学元件。由于其厚度仅为传统折射透镜的几百分之一,且能精确控制焦点,一直被视为智能手机、AR眼镜、医学成像和空间光学系统的核心组件。然而,此前由于需要深紫外光刻(DUV)电子束刻蚀工艺,生产成本高且速度慢,形成了极高的商业化门槛。

每秒300片,生产率提高100倍

研究团队开发了一项原创工艺:使用涂覆在12英寸圆柱滚筒上的柔性聚合物复制模具,代替硬质镍模,从而在柔性基板上连续印刷超透镜。本质上,该系统通过旋转滚筒,实现了类似报纸印刷的透镜“无限量”生产。

成功的关键在于确保可靠性。通过引入特殊的表面处理技术,研究人员能够保持工艺的一致性,使得在200米长的连续生产过程中,第一片透镜与最后一片透镜的性能差异几乎可以忽略不计。

该系统将生产速度提高到每秒300片,比传统方法快了约100倍。此外,通过应用原子层沉积(ALD)技术覆盖高折射率的二氧化钛(TiO₂)层,团队在可见光光谱中实现了超过90%的光学效率,并达到了衍射极限聚焦,在整个可见光范围内的斯特列尔比(Strehl ratio)超过0.8。

这标志着超透镜不再仅仅是实验室里的原型,而是正式进入了大规模生产的工业组件阶段。

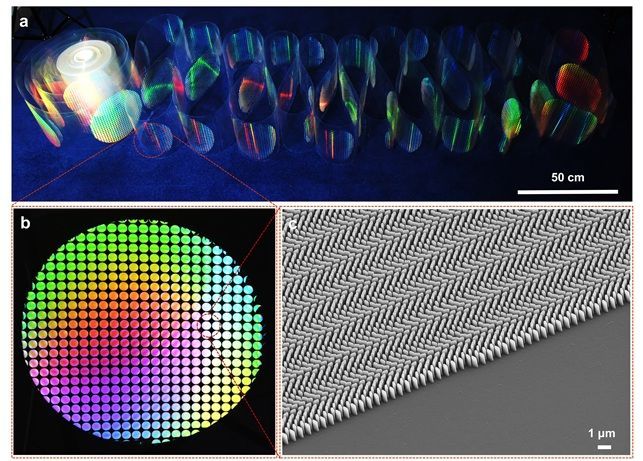

大面积制造的超透镜。 (a) 通过200米连续工艺制造的超透镜阵列薄膜照片。(b) 12英寸晶圆尺寸的超透镜阵列照片。(c) 通过扫描电子显微镜(SEM)拍摄的超透镜纳米结构图像。图片来源:研究团队。

“相机凸起”会消失吗?对AR和航天光学的即时影响

这一成就的工业影响是巨大的。最直接的变化将出现在智能手机摄像头上。由于超透镜可以比现有透镜薄数百倍,这为从根本上解决困扰手机已久的“镜头凸起”问题开启了大门。

此外,该技术在轻量化AR眼镜、超精密医学成像设备、生物传感器以及卫星/空间光学系统方面也具有显著的商业化潜力。特别是,超透镜组件的量产被视为一个关键转折点,可能推动未来光学组件的“半导体化”和“代工化(Foundry-ization)”。

成均馆大学的Kyu Jin Cho教授、Inki Kim教授及浦项科技大学的Junsuk Rho教授表示:“我们向世界首次展示了,此前因价格昂贵而难以商业化的超透镜,现在可以在实际工业环境中以每秒300片的速度进行量产。这将为加速整个下一代光学产业的商业化奠定重要基础。”
