美国正在掏空欧洲科技命脉，芯片法案2.0能否翻盘

欧洲芯片法案2.0必须拥抱“下一代计算范式”

欧盟雄心勃勃的技术主权计划正进入关键的第二阶段。 首阶段《芯片法案》（Chips Act ）已成功动员近690亿欧元的资金承诺，而接下来的“芯片法案2.0”必须从令人瞩目的工厂建设承诺，彻底转向确保下一代计算架构与人才的掌握。

这一战略转向的理论支柱，正是2025年发布的《HiPEAC Vision》。这份路线图明确指出：欧洲未来的国际相关性，绝不仅仅在于制造硅片，而在于掌握人工智能（AI）时代所要求的分布式、可持续计算范式。

美国正在上演的“大重新配置”（Great Reallocation）让这一转向变得刻不容缓——激进的贸易政策与巨额补贴正将欧洲的企业冠军、资本和知识产权大规模吸走，大西洋彼岸正在掏空欧洲本土产业基础。

从集中式云端到分布式智能

《HiPEAC Vision》为未来十年欧洲计算研究绘制了蓝图，其核心概念是“下一代计算范式”（Next Computing Paradigm，简称NCP）。NCP代表了“计算连续体”的关键融合：从高性能百亿亿次级计算、云数据中心，一直到嵌入式设备，重塑系统交互方式。HiPEAC将其描述为跨越整个连续体的“联邦式、分布式服务”动态集合。

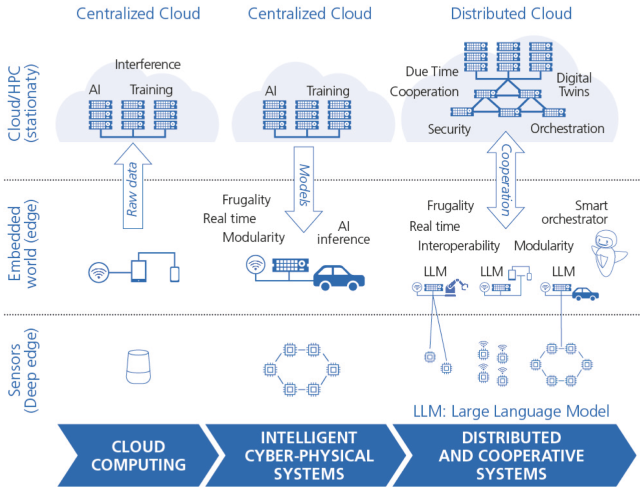

计算基础设施向NCP演进，服务分布式并协同工作。来源：HiPEAC, Denis Dutoit, CEA

《HiPEAC Vision》主编Marc Duranton指出，欧盟之所以需要这份蓝图，是因为欧洲计算技术企业在过去“严重落后”，而美国和中国同行已经“飞速增长”。

NCP融入了人工智能的指数级发展，专门设计利用欧洲的优势，例如其强大的开​​发“边缘和本地设备”、复杂网络物理系统 (CPS) 和工业自动化工具的能力。

至关重要的是，短期建议提出利用“分布式智能体人工智能”的兴起为NCP技术奠定基础，并以此为蓝图构建一个更通用、更无处不在的系统。该模型强调本地处理和联邦协作，旨在减少对集中式、外国超大规模数据中心运营商在关键数据安全和基础设施方面的依赖。

欧盟芯片法案的十字路口

欧盟所有成员国正团结一致，共同参与一项由荷兰牵头的旨在加强欧盟芯片法的宏伟计划。这项名为“半导体联盟”的开创性举措由荷兰于2025年3月发起，并与另外八个具有前瞻性思维的成员国合作开展。

虽然《芯片法案》第一阶段成功吸引了外国投资承诺，包括德国和法国的重大项目，但深入评估显示“结构性限制威胁其长期效力”。

当前框架严重偏向“全球首座”（First-of-a-Kind, FOAK）工厂，导致更广泛的供应链——设计公司、设备制造商、关键材料供应商——支持不足。

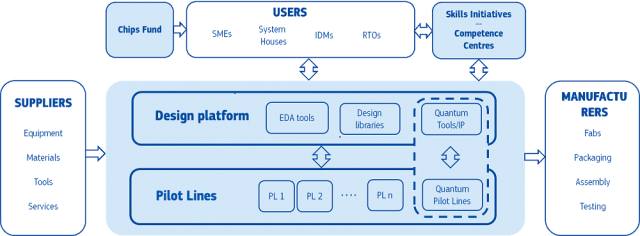

“欧洲芯片倡议”概览，来源：欧盟委员会

业界对欧盟的核心目标——到 2030 年占据全球半导体市场 20% 的份额——仍然持怀疑态度。根据欧洲半导体制造商协会 (SEMI Europe) 的一项咨询，“90% 的受访成员认为这一目标无法实现”，并指出一个核心脱节：欧洲缺乏有保障的市场需求仍然是“投资的主要障碍”。

业界对欧盟核心目标——到2030年占据全球半导体市场20%份额——仍持怀疑态度。根据SEMI Europe的咨询，90%的受访成员认为这一目标“无法实现”，核心症结在于：欧洲缺乏有保障的市场需求，这仍是投资的主要障碍。

为纠正这一政策缺陷，SEMI Europe强烈建议《芯片法案2.0》在激励工具箱中进行根本性转变，强制成员国采用“半导体研发与资本支出统一税收抵免”框架。

SEMI Europe主席Laith Altimime表示：“我们的结论强调，需要一个更具韧性的供应链和更具前瞻性的《芯片法案》，支持创新和前端制造，重点关注材料与设备供应商、设计以及先进封装，以确保长期的技术主权。”

此外，与复杂的补贴相比，税收抵免具有“可预测性和更低行政负担”，特别适合支持中小企业（SME）和老旧工厂升级。与HiPEAC愿景一致，投资中小企业生态至关重要，因为颠覆性创新往往来自中小企业。

美国资本磁石

美国激进的产业政策进一步凸显了欧洲制定统一战略的紧迫性。在“Genesis Mission”行政命令以及“对进口半导体征收100%关税”的威胁下，全球科技巨头正将数十亿美元基础设施投资回流美国，造成欧洲明显的“资本外流”。

欧洲产业冠军被迫参与这场“大重新配置”。例如，诺基亚最近承诺向美国投资40亿美元，转向“光子芯片”（硅光子）研发，为新一代AI数据集群提供内部光互联，将自身定位为美国安全部门“可信”供应商。

爱立信同样在得克萨斯扩建智能工厂，以符合联邦采购规则。然而，即使在遵守规则的同时，欧洲企业的价值观与美国产业现实发生冲突——爱立信要求承包商遵守“净零”气候目标的内部规定，在美国引发强烈反弹，暴露了欧洲ESG目标与美国产业劳动力市场之间的张力。

更广泛的地缘政治后果显而易见：美国将“去监管化”武器化。巨额激励与威胁相结合，迫使欧盟重新审视自身监管环境——欧盟委员会最近推出的“数字一揽子”倡议，提议将《AI法案》高风险规则的实施推迟最长16个月，实质上是“暂停监管以防止进一步资本外逃”。

通过保障芯片设计来维护主权未来

为了避免沦为他国设计与制造技术的单纯消费市场，《芯片法案2.0》必须采纳《HiPEAC Vision》的哲学内核：优先发展设计与工具链生态。

为此设立的“芯片联合企业”（Chips JU）将取代此前的KDT JU，其目标聚焦于建设先进设计能力并建立“虚拟设计平台”（Virtual Design Platform, VDP）。

这一VDP可“简化并加速中小企业和初创企业‘从实验室到晶圆厂’的过程”，民主化复杂设计工具的获取。同时必须加速支持HiPEAC重点推荐的关键技术，例如芯片级集成（chiplet）和开源硬件（如RISC-V），降低进入壁垒，减少对非欧盟主导厂商的依赖。

只有将战略锚定在HiPEAC所阐述的分布式智能与可持续性重点上，同时落实SEMI所倡导的产业支持机制，欧洲才能将《芯片法案》从一项应急措施，转变为连贯的长期产业战略。从而确保欧洲的定位，不再只是外国工厂的落脚地，而是下一代数字未来的主权架构师。

原文标题：HiPEAC Vision, a Blueprint for European Survival，作者：Pablo Valerio
