石墨烯分散与微纳界面调控，能否推动高强铝基复合材料量产？

近期发表于《Beilstein Journal of Nanotechnology》的一篇综述，从纳米结构调控和工业制造两个层面系统梳理了石墨烯/铝复合材料的研究进展。研究认为，石墨烯团聚、碳—铝界面反应以及制造成本，仍是这类材料从实验室研究走向稳定工业生产的主要障碍。

石墨烯增强铝基复合材料

石墨烯/铝（Gr/Al）复合材料兼具轻量化、高强度以及良好的导热、导电性能，在航空航天、汽车、电子和热管理等领域具有应用潜力。不过，其性能不仅取决于石墨烯本身，更取决于石墨烯能否在铝基体中均匀分散，以及碳—铝界面能否得到有效控制。石墨烯团聚、界面结合不足和碳化铝（Al₄C₃）过量生成，都可能削弱复合材料的力学性能与长期稳定性。

纳米分散与界面调控

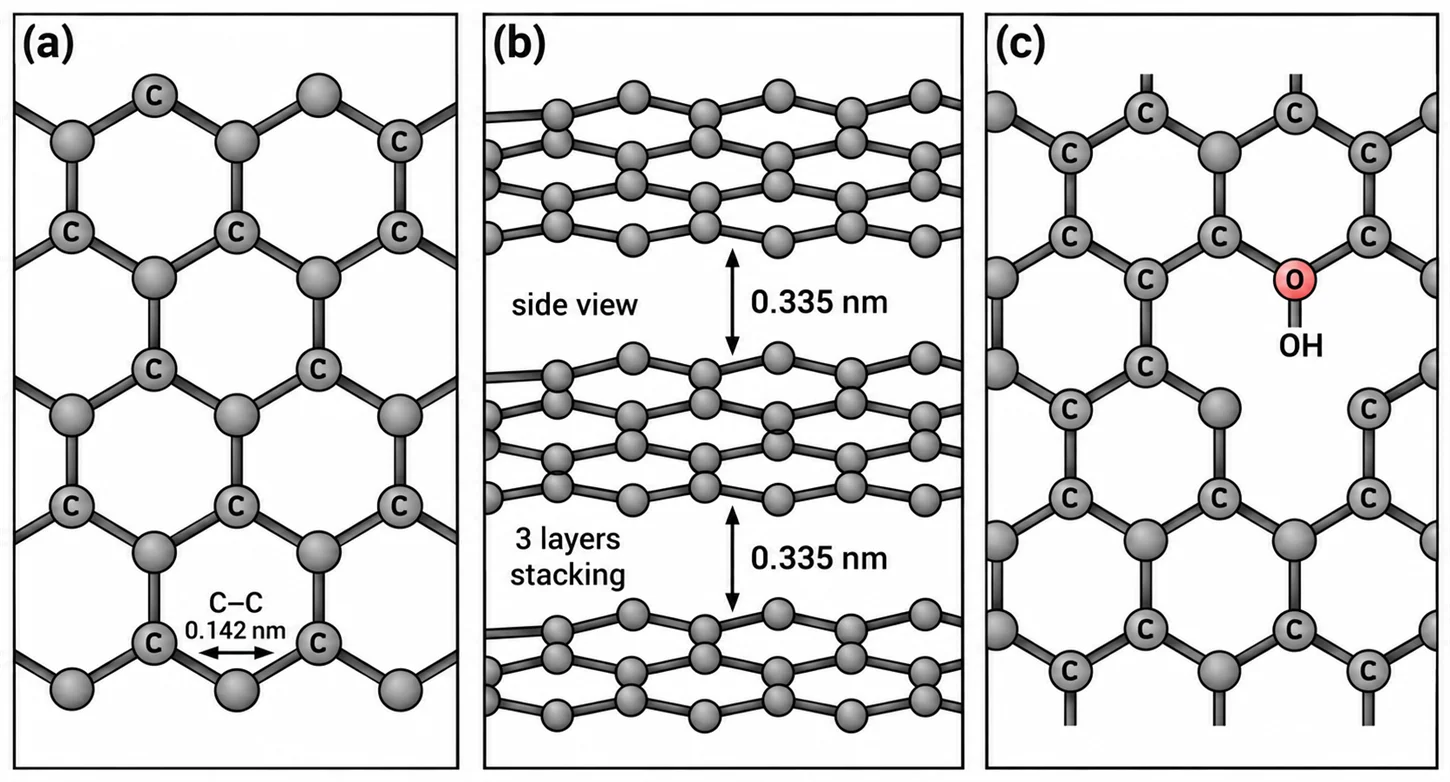

由于范德华力作用，石墨烯片层容易聚集成团，不仅会形成局部缺陷，还会阻碍载荷传递并破坏导电、导热通路。为此，研究人员已尝试采用球磨、表面处理和电磁搅拌等方法，将石墨烯更均匀地分布在铝粉或铝熔体中。但分散过程需要在处理强度与结构完整性之间取得平衡：机械作用过强可能破坏石墨烯片层，处理不足又难以发挥其纳米增强作用。

石墨烯与铝之间的微纳界面是另一项关键因素。少量、非连续分布的纳米级Al₄C₃可以作为化学锚点，增强石墨烯与铝基体之间的载荷传递；但如果Al₄C₃生成过多，则可能引起界面脆化，并增加材料在潮湿环境中的退化风险。通过在石墨烯表面增加金属涂层或构建中间层，可以在保持界面结合能力的同时减少有害反应。

制造工艺面临性能与成本取舍

粉末冶金结合放电等离子烧结（SPS）可利用快速、加压烧结过程，控制复合材料的微观组织和界面反应，并减少Al₄C₃过量生成。相关研究制备的材料相对密度可超过99%，显示出较好的组织致密化和界面控制能力。不过，SPS设备及加工成本较高，更适合航空航天、电子等领域的高附加值、小批量产品。

相比之下，搅拌铸造具有成本较低、生产规模较大的优势，更接近传统铝合金制造体系。其主要局限在于对石墨烯分散、微观组织和界面反应的控制能力不足，容易造成不同区域或不同批次之间的性能差异。因此，如何在铝熔体中实现稳定、均匀的石墨烯分布，是这条路线实现工业化的核心问题。

LPBF探索复杂结构增材制造

激光粉末床熔融（LPBF）为石墨烯/铝复合材料提供了新的制造路径。该工艺利用局部熔化和快速凝固，将石墨烯保留在铝基体中，同时实现晶粒细化和界面载荷传递，并能够直接制造传统加工方法难以获得的复杂结构。不过，石墨烯会改变铝合金粉末对激光能量的吸收、熔池流动和凝固行为，其分散状态还会直接影响成形缺陷与材料性能。因此，LPBF需要进一步优化复合粉末制备、激光参数和界面反应。目前，这项技术的成熟度约为3～4级，仍处于实验室验证和早期开发阶段。

从实验室性能走向规模化生产

综述认为，石墨烯/铝复合材料产业化的核心矛盾，是如何以可接受的成本稳定控制石墨烯分散和碳—铝界面。SPS等高精度工艺能够获得较好的微纳组织，却难以满足低成本、大规模生产需求；传统铸造适合扩大产量，但在分散均匀性和界面控制方面仍存在不足；LPBF能够制造复杂结构，但工艺成熟度和生产效率仍需提升。

未来可探索快速烧结与低成本铸造相结合的复合制造路线，并继续发展低成本表面改性、快速低温致密化及适用于石墨烯增强材料的增材制造技术。只有建立可重复的分散、成形和界面调控工艺，并在规模化生产中保持稳定的微观组织与材料性能，石墨烯/铝复合材料才有望进一步进入航空航天、汽车、电子器件和高效热管理系统。

---

原文：Can Better Graphene Dispersion Unlock Stronger Aluminum Nanocomposites?
