空间光调制器：正突破传统市场边界

工业、生物医疗与显示技术的发展，正推动空间光调制器迈入高速、耐用、高适配的全新发展阶段。

空间光调制器（SLM）可按需重塑光束，通过像素阵列主动调控光的振幅、相位与偏振态。借助该器件，研发人员能够定制光束形态、校正像差、生成动态全息图像，并以十年前无法实现的速度与精度完成信息编码。

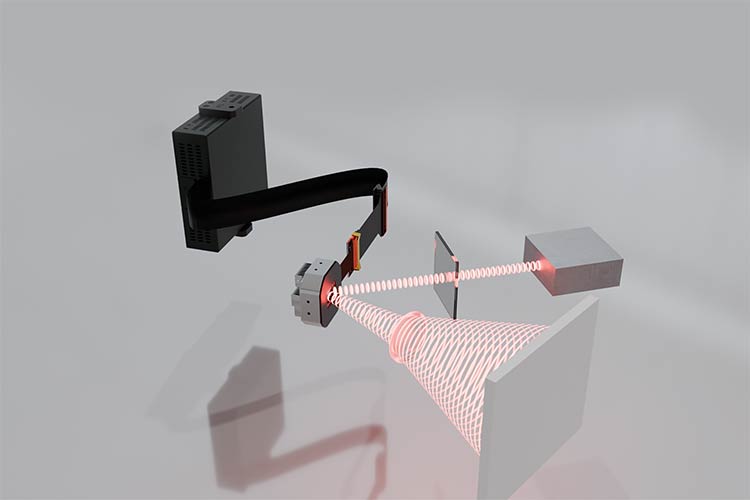

图片来源：Santec

由此，空间光调制器广泛应用于光子学全领域，覆盖基础刚需场景、高端精密设备乃至前沿新兴技术。其中最核心的应用为激光光束整形与优化，支撑微纳加工、增材制造等各类工业制程；消费级显示与投影系统依托空间光调制器架构，实现小型化、高分辨率成像；在科研与精密仪器领域，空间光调制器为自适应光学系统提供波前校正能力，赋能计量检测、显微观测、量子光学等精密测量技术。

尽管应用场景广泛，但光学与光子工程领域之外的多数从业者，仍片面认为空间光调制器结构精密脆弱、设备笨重，仅局限于小众实验室场景。业内专家强调，新一代空间光调制器已升级为高稳定性工业级器件，完全具备开拓新兴市场的条件。

技术创新全面爆发：硅基液晶（LCoS）背板迭代、高速微机电系统（MEMS）与数字微镜器件（DMD）架构升级，以及新型电光调制器、超表面调制器的问世，共同推动空间光调制器性能革新。与此同时，全息近眼显示、固态激光雷达与光束转向、光学神经网络、量子光学、超高分辨显微等赛道高速扩容，倒逼厂商研发速度更快、专用性更强、耐用性更高的新一代空间光调制器产品。

液晶技术迭代升级

第一代商用空间光调制器以透射式扭曲向列液晶器件为主，像素间距达数十微米。HOLOEYE Photonics AG市场总监Klaus von Guenner 表示：“这类产品虽可满足早期计算机全息成像、概念验证级自适应光学的基础需求，但在能效、稳定性与校准精度上始终存在短板。”

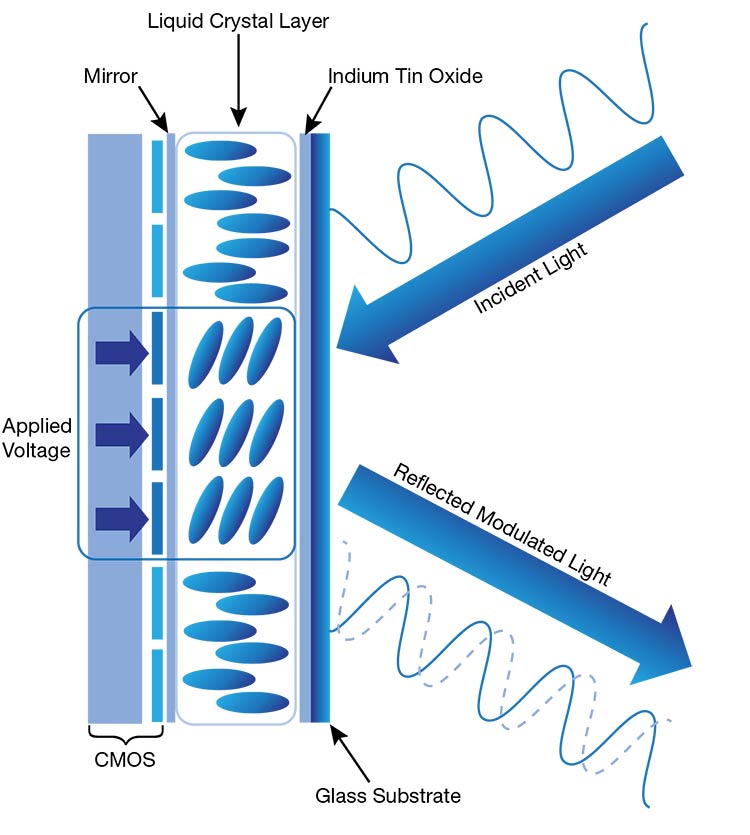

硅基液晶（LCoS）空间光调制器原理示意图：施加电压后，液晶分子发生偏转，调控入射光相位，最终经由底层反射镜完成光束反射。图片来源：Santec

反射式硅基液晶架构的普及成为行业转折点。该结构为多层复合设计，由玻璃窗口、透明电极、液晶层、反射镜与硅基底构成。工程师可通过优化多层结构设计，针对性适配不同波长、响应速度、功率负载与相位调节范围，适配日趋多元的应用场景。该技术大幅提升分辨率、填充系数、响应速度与运行稳定性，彻底打破设备使用限制，推动空间光调制器从实验室走向商业化落地。此外，电控独立像素设计，可实现快速迭代、实时波前调控与系统化自适应，技术逻辑与笔记本显示屏高度相通。

滨松光子（Hamamatsu Photonics）市场工程师 Brandon Gorakhnauth 指出：“在光学链路中，硅基液晶的高适配性将重塑光学设计思路。从研发测试、快速原型开发，到整套系统的实时控制与动态反馈，空间光调制器的核心优势远超其他光学器件。”

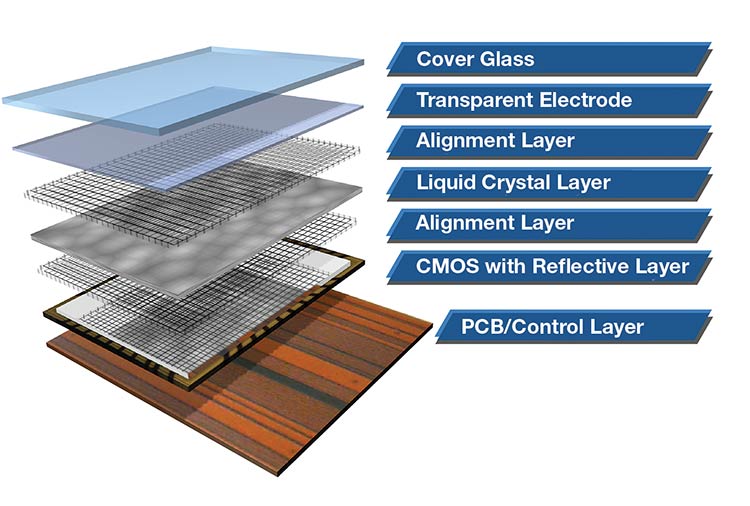

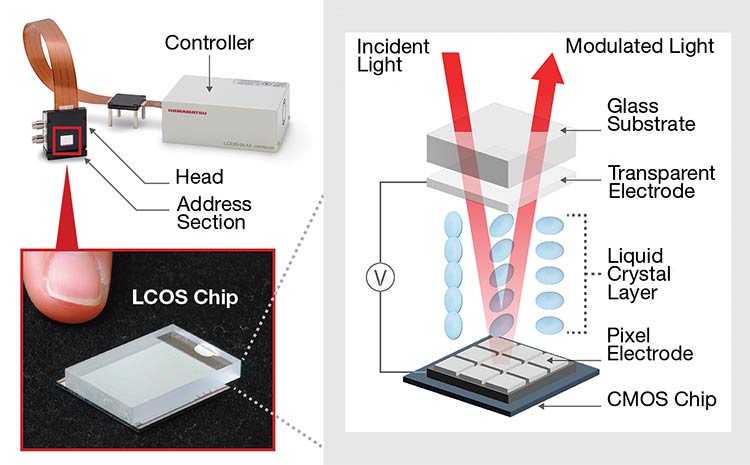

典型硅基液晶显示模组分层结构（上图）；硅基液晶空间光调制器由主机头与控制器组成，激光射入主机头，控制器通过数字视频接口接入电脑（下图）。主机头内，硅基液晶芯片依托 CMOS 像素阵列的电控液晶层改变折射率，调节反射光相位，实现波前校正。PCB：印制电路板。图片来源：HOLOEYE 、Hamamatsu Photonics.

早期空间光调制器面板受限于电脑标准视频刷新率，最高仅 60 赫兹，且数字视频传输方式直接决定设备噪声水平。如今，新一代硅基液晶空间光调制器可支持高帧率、高位深视频信号。

索雷博中国（Thorlabs China）液晶产品负责人 Yat Hei Lo 介绍：“搭配新型液晶材料，空间光调制器面板帧率已突破 120 赫兹，实现 10 比特色深。”这一突破解锁了高帧率刚需领域，包括实时三维全息显示、瞬时波前校正自适应光学、飞秒脉冲整形等超快激光调控场景，部分高端应用对帧率要求可达数千赫兹。

偏振光学龙头企业Meadowlark Optics推出的旗舰级高速空间光调制器，帧率可达 1 千赫兹，工作波长覆盖 400 纳米至 6 微米；在 1064 纳米波长下，最大耐受功率突破 1 千瓦。

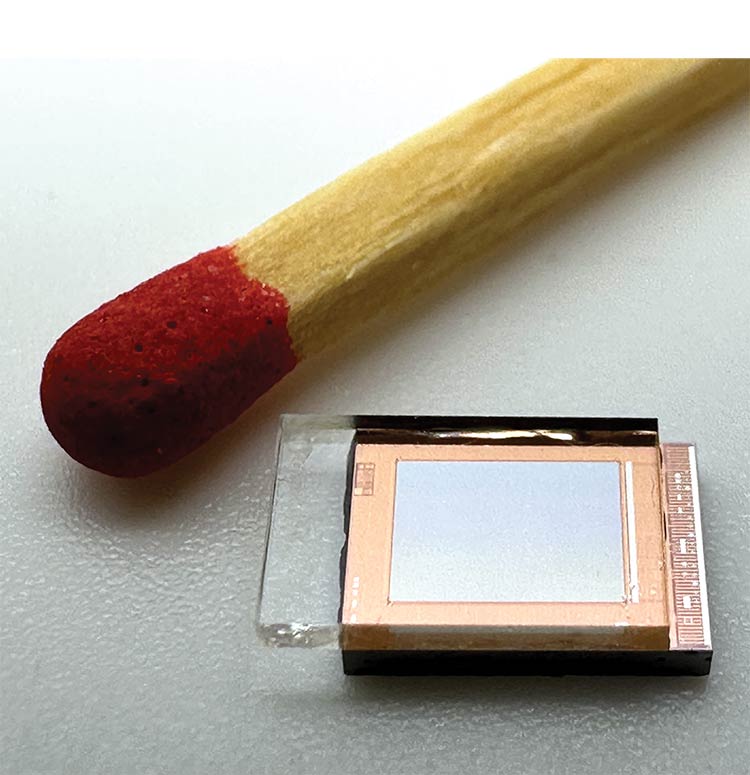

HOLOEYE微型空间光调制器（µSLM）：硅基液晶单元像素间距 2.5 微米，分辨率 1440×1080。图片来源：HOLOEYE

Meadowlark Optics.董事长Tom Baur表示：“行业持续追求更高帧率、更广波长范围与更强功率承载力。高速特性支撑光遗传、量子计算等神经科学研究；高功率耐受能力，则完美适配激光加工的光束整形需求。”

分辨率提升与性能优化

反射式硅基液晶架构的普及，是空间光调制器性能升级的关键里程碑。通过镀制介质反射膜，工程师有效降低液晶层的光吸收与热负荷。

技术升级不仅延长设备使用寿命，更实现了微米级单数位像素间距，通过缩小像素间隙大幅提升填充系数。索雷博中国首席技术官 Cary Zhang 提到：“空间光调制器分辨率从早期 256×256、512×512，迭代至高清 1920×1080，甚至 4K 3840×2160 级别。目前多数产品仍以外接显示模式运行，全新控制器可支持面板模拟信号传输，消除画面频闪，显著降低噪声、提升稳定性。”

自主校正面板自身产生的波前畸变，已成为行业标配需求。光束穿过盖板玻璃、取向层、液晶层与底层电极并反射的过程中，波前畸变会持续累积。

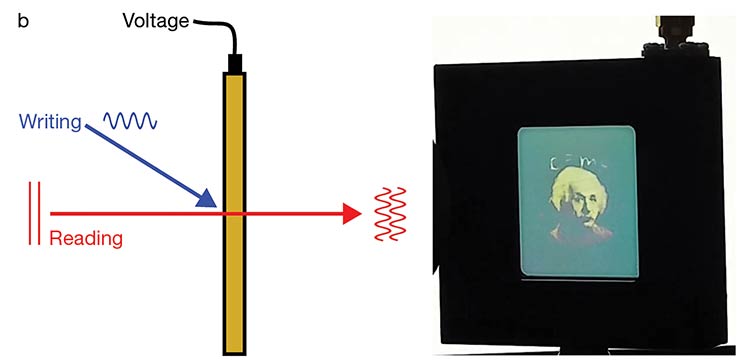

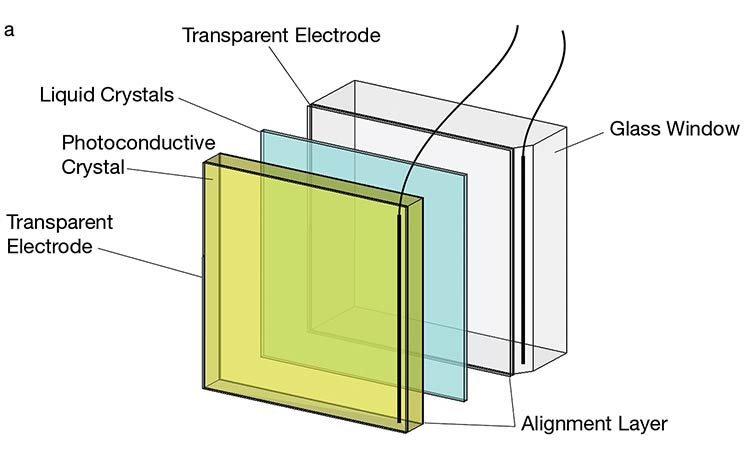

光寻址空间光调制器（OASLM）结构原理：(a) 液晶层夹于玻璃窗口与光电导晶体之间，透明电极可向器件施加偏置电压；光电导体电阻随写入光强度变化，液晶层实际加载电压随之改变，进而实现局部相位调控。(b) 蓝色写入光束将光强掩模投射至光电导体，液晶层转化为相位分布；红色读取光束采集波前信号并生成全息图像，最终通过正交偏振片观测成像结果。图片来源：HOASYS

光学镀膜技术升级、CMOS 背板集成高精度数字驱动芯片，进一步强化波前调控精度。滨松光子 Gorakhnauth 补充：“反射式架构实现全方位性能升级，多层材料与元器件可灵活定制，针对细分应用精准优化空间光调制器综合性能。”

工程师表示，当前客户最核心的需求，是定制化增透膜（AR）与高反膜（HR），以此提升特定波段的功率耐受能力，激光加工等高功率场景对此需求尤为迫切。索雷博Yat Hei Lo 坦言：“定制波长专用面板是行业最大技术难点之一。介质镀膜需沉积在电极层而非光学表面，无法采用常规增透膜设计方案。”

光学器件参数相互制约、此消彼长是普遍痛点。例如，加厚液晶层可适配目标波长，但会降低响应速度。Santec先进光通信研发中心专家 Weiyong Liu 指出：“高速响应与高功率耐受天然相互矛盾，必须通过精细化结构设计实现平衡取舍。”

“受限于元器件平整度与平行度控制，所有光学元件都会产生一定程度的波前畸变。”Yat Hei Lo解释道，“超薄盖板玻璃可减少光束横向偏移，但会降低结构强度、易发生形变，反而诱发波前误差。”

作为像素级相位调制器件，空间光调制器可实现逐像素精准波前校正，这对于光束整形、自适应光学、量子光学等高精尖应用至关重要。

各项性能指标的复杂平衡，意味着通用标准化产品无法适配全场景需求。HOLOEYE公司 von Guenner 表示：“提速往往以压缩相位调节范围为代价；提升反射率会加剧串扰；微型化像素设计则会加大液晶材料与驱动电路负荷。头部厂商正针对不同应用赛道定制化取舍参数，而非追求单一通用型器件。”

全新市场需求，高耐久调制器迭代

激光材料加工领域对光束整形技术的需求激增，倒逼行业研发可承受高峰值功率、高辐照度的工业级空间光调制器。行业通过镀制介质反射镜、优化散热结构、定制波长方案、增大通光孔径等多重手段，强化器件抗强光负载能力。

滨松光子等企业依托结构创新与蓝宝石基底技术，成功切入金属加工、冶金等高速增长赛道。Gorakhnauth 介绍：“我们在硅基液晶器件中引入蓝宝石盖板，高效导出液晶层热量，大幅提升功率耐受上限。液晶层高温形变与热失效，是传统硅基液晶调制器损坏的核心诱因。如今，实验室专用属性已成过去，空间光调制器已全面适配量产工业设备。”

功率耐受能力的突破，助力产品落地金属 3D 打印、激光焊接、精密材料加工、纳米光刻、高功率自适应光学等场景；在生物成像领域，空间光调制器实时像差校正技术的应用价值也持续提升。

另一主流技术路线采用光电导层替代电控像素阵列，实现纯光控模式。无像素化设计带来连续空间寻址能力，填充系数可达 100%。光寻址空间光调制器（OASLM）电子结构光损耗更低，激光损伤阈值显著提升，为高能激光光束整形提供全新方案；同时减少光学损耗与光束劣化，支撑无杂散光的全息系统与光互连技术落地。

光寻址空间光调制器技术企业HOASYS研发总监Stefania Residori 说明：“该器件依靠光束本身或辅助写入光束完成控制信号加载。”

HOASYS董事总经理 Umberto Bortolozzo 表示：“控制信号由入射光提供，可充分挖掘输入、输出双平面的光学并行运算潜力。”

业内人士坦言，行业仍面临诸多挑战，尤其是激光损伤阈值的进一步提升。Residori 认为，当前高功率激光应用需求，依旧领先空间光调制器的耐用性迭代速度：“增材制造连续高功率激光等光束整形场景，对器件负载要求持续升级，空间光调制器亟需持续优化适配。”

Santec公司 Weiyong Li 同样看好工业市场增长：“可见光、紫外、深紫外波段的高功率需求持续攀升，未来工业级空间光调制器市场规模将稳步扩张。团队研发核心方向，是打造高品质、高可靠性的高功率产品，赋能智能制造产业。”

更小尺寸、更快响应、更强耐用

高性价比、高分辨率硅基液晶空间光调制器持续量产落地，助力工程师攻克更多前沿光学难题，涵盖全息近眼显示、晶格光片显微、多通道波长选择开关等高难度场景。高端应用对器件提出全新要求：超高响应速度、优化偏振特性、短波红外适配、微型化集成、低串扰干扰。

为此，行业开始探索全新调制机理：改良液晶配方、升级背板架构，以及磁光调制、微倾角 MEMS 反射镜、活塞式微 MEMS 镜面、超表面空间光调制器等新型技术路线多点开花。

Weiyong Li表示：“新型调制技术有望实现空间光调制器的高速化、高功率化与极致微型化。”

定制化液晶配方是重要研发方向，可针对性实现目标波长高双折射、低旋转黏度提速、宽光谱稳定工作等特性。与此同时，MEMS 微镜方案凭借速度与能效优势快速崛起，缺点为分辨率与稳定性受限。不同于仅调控振幅的数字微镜器件，活塞式 MEMS 空间光调制器可实现精准相位调制。滨松光子正在研发集成式相位调控面发射激光技术（iPMSEL），利用光子晶体完成光调制。戈拉克纳乌斯 补充：“该类器件不属于动态调制器，但属于芯片级激光器，可完美适配光子集成芯片的微型化需求。”

小型化集成光学系统的发展，持续催生微型空间光调制器应用场景，包括便携式生物医疗成像设备、微型投影仪与激光雷达的嵌入式波前校正模块；穿戴式 AR 眼镜，也是微型调制器的核心研发赛道。

von Guenner 指出：“伴随投影技术发展，硅基液晶器件全面赋能新一代 AR/VR 设备，实现高集成、低功耗、超小像素尺寸，无缝融入光学系统，即微型空间光调制器（µSLM）。”HOLOEYE推出的微型调制器，背板像素尺寸小于 3 微米，集成驱动芯片，兼顾高集成度与低功耗。但微型化与集成化，也对液晶盒设计、散热管理提出更为严苛的要求。

未来发展新方向

空间光调制器已从小众实验室仪器，进化为小型化、场景定制化的核心光控组件。随着系统架构持续微型化，行业将迈入全新发展阶段。

未来，高度集成的智能化嵌入式空间光调制器将成为主流，而这需要在芯片集成、散热设计、嵌入式算力领域实现重大技术突破。

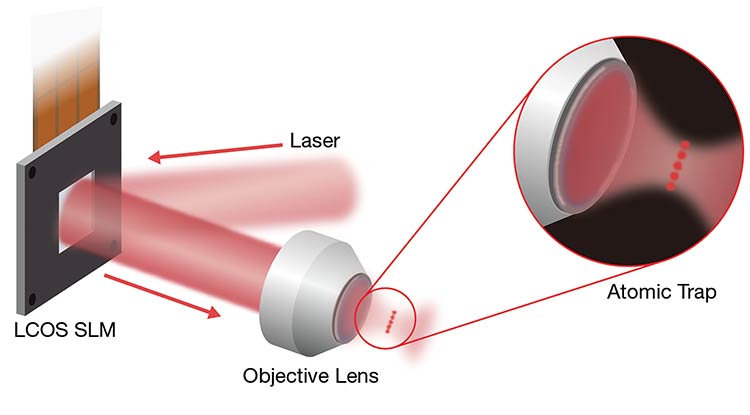

科研领域已尝试结合光镊技术与电磁场捕获原子、离子，开展量子计算与量子模拟研究，并通过高灵敏度相机追踪捕获粒子位置。图片来源：滨松光子

行业发展趋势已十分明确。Cary Zhang分析：“现阶段空间光调制器体积偏大，核心原因在于外置控制系统。若将全套电路集成至设备内部，结合专属算法与智能调控功能，相当于内置微型计算单元。结构精简、功能集成化，将是下一代产品的核心创新方向。”

智能化升级同样提速，业内预测人工智能将成为空间光调制器标配功能，实现简易化编程、自动化参数优化与外部信号实时响应。

成本仍是限制行业普及的核心瓶颈。Meadowlark Optics公司Baur 表示：“定制全新硅基底板与配套控制电路的一次性工程成本超百万美元。器件升级与场景拓展相辅相成，唯有大规模量产落地，才能摊薄研发成本，让空间光调制器适配更多高性价比需求场景。”

“行业亟需大批量刚需应用落地，以规模化生产降低成本，推动空间光调制器技术全面普及。”

文章来源：Photonics Media，作者：Marie Freebody。
