进芯推出基于ADM32F036A3Q的汽车电子水泵控制方案

电子水泵作为车载热管理核心执行部件，承担整车热循环与精确散热功能。行业主流方案基于 BLDC 电机驱动，其连续调速能力、高精度控制及成本优势，是方案选型的核心评估维度。（图1）

针对以上市场需求，进芯电子推出基于ADM32F036A3Q DSP主控的汽车电子水泵解决方案，适用于40-400W/12V功率场景。该方案采用PWM/LIN通讯与单电阻FOC控制，在确保精确调速与实时故障诊断的同时，可以大幅简化系统设计并降低成本。

ADM32F036A3Q主控芯片

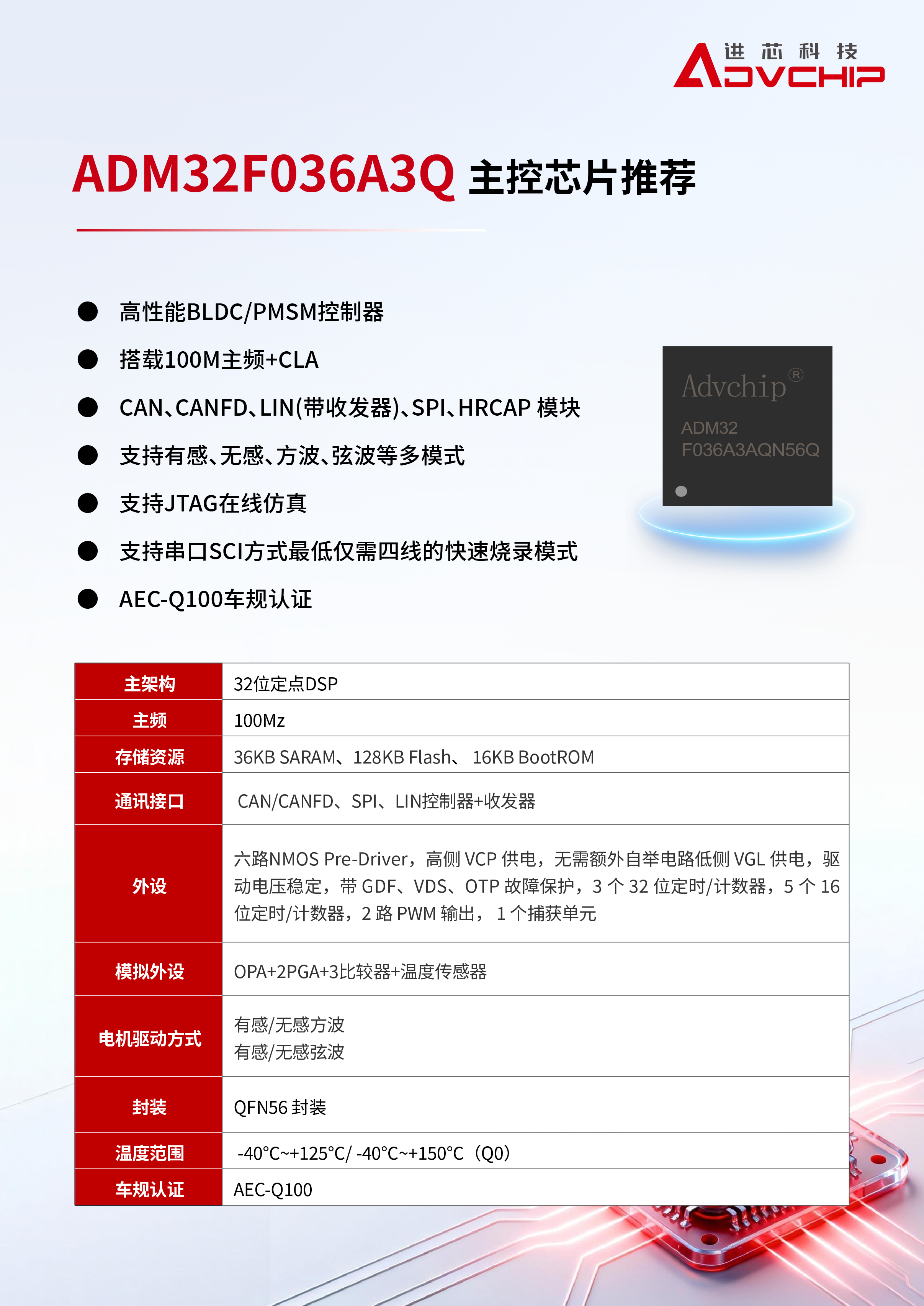

进芯 ADM32F036A3Q 是面向电机控制的32位DSP车规级改进型，集成LDO、电荷泵和6NMOS 预驱，搭载100M主频32位DSP处理核+CLA，增强型控制外设，CAN、CANFD、LIN(带收发器)、SPI、HRCAP 模块，12位ADC，电压比较器、温度传感器；可构成高集成度电机控制驱动核心，直接驱动功率管完成电机控制，支持有感、无感、方波、弦波等多模式。（图2）

硬件模块介绍

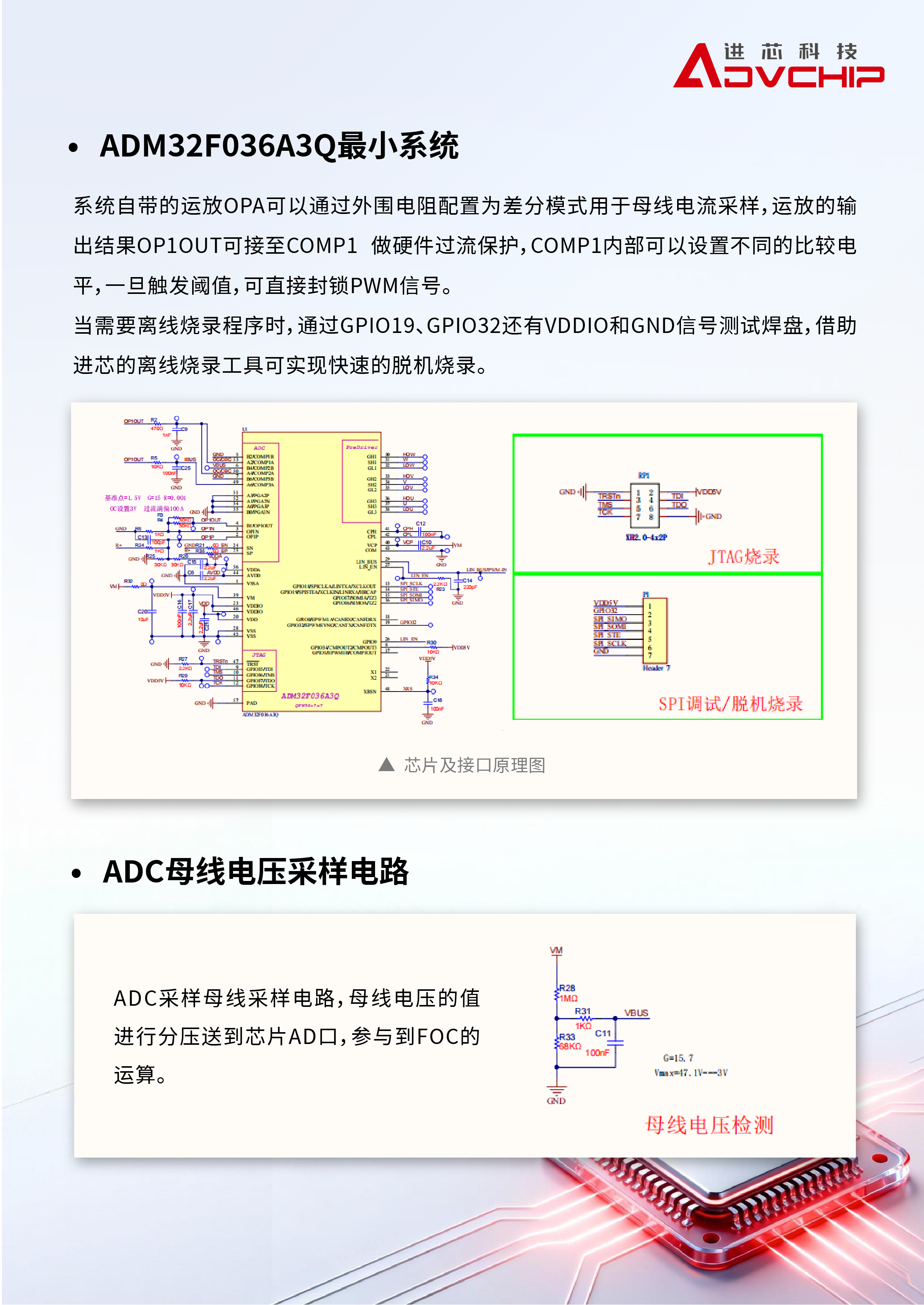

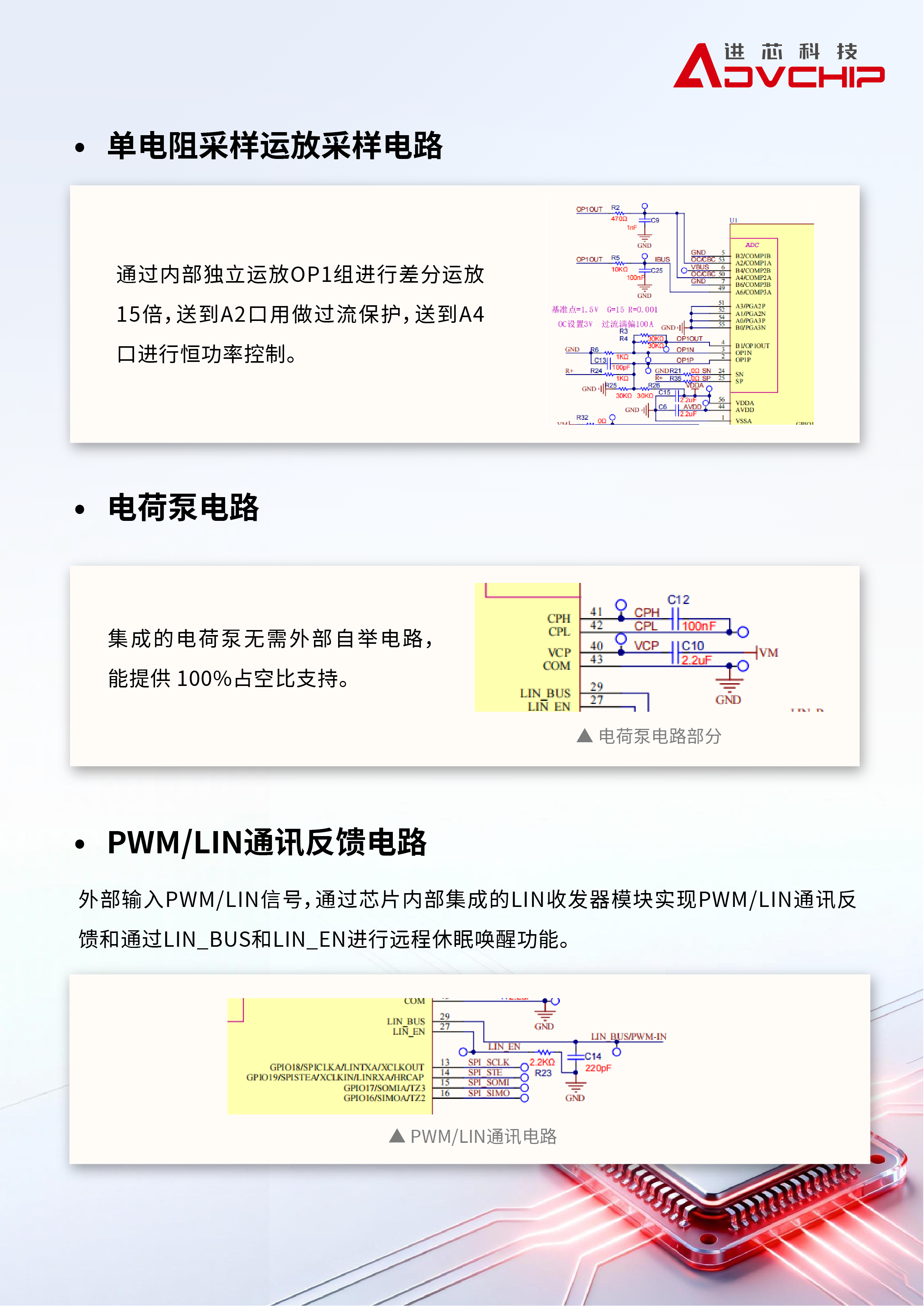

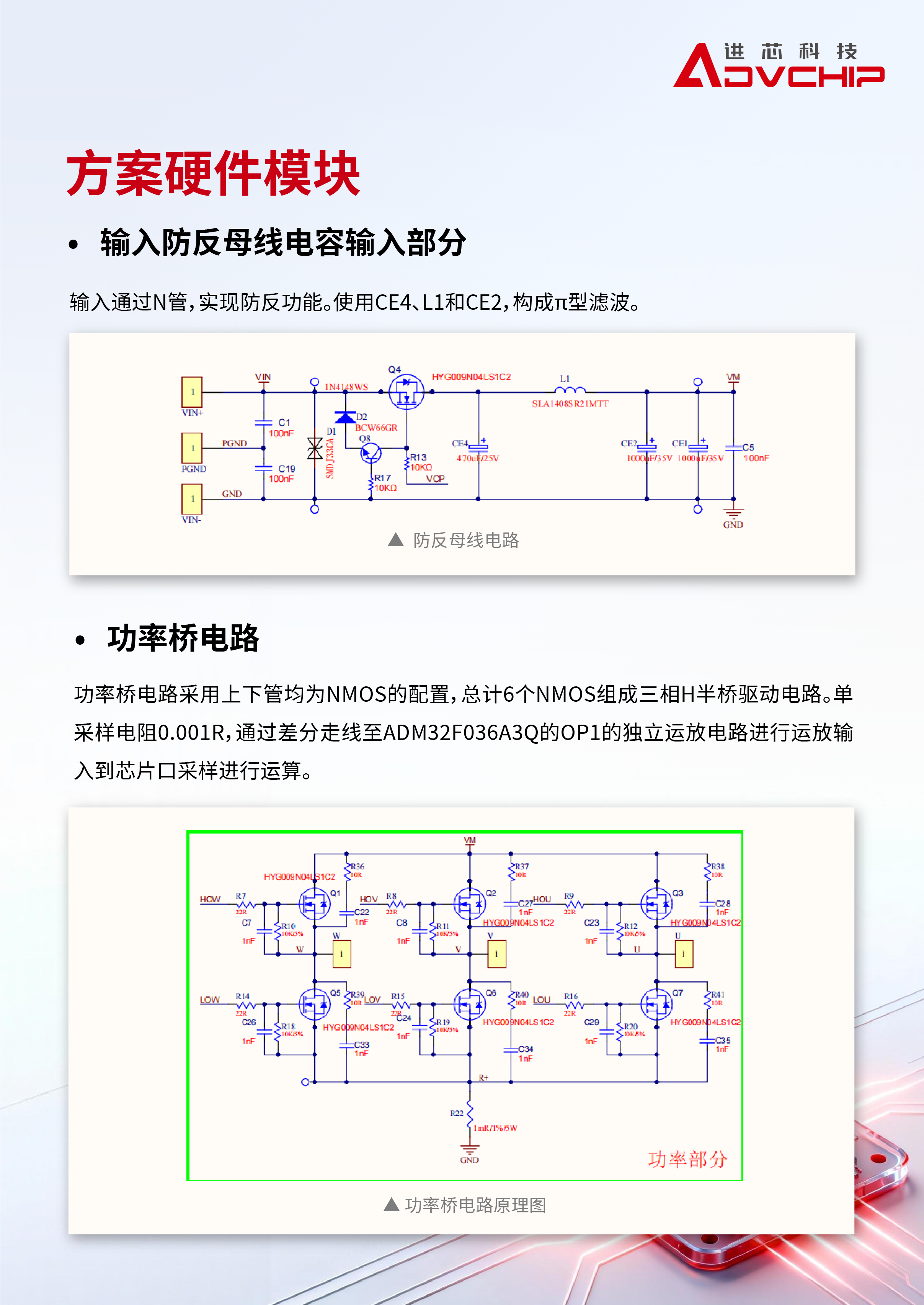

电路模块主要包括： 输入防反母线电容输入部分、功率桥电路（图3）、ADM32F03A3Q最小系统、ADC母线采样电路（图4）、单电阻采样运放采样电路、电荷泵电路和PWM/LIN通讯反馈电路（图5）。

方案介绍

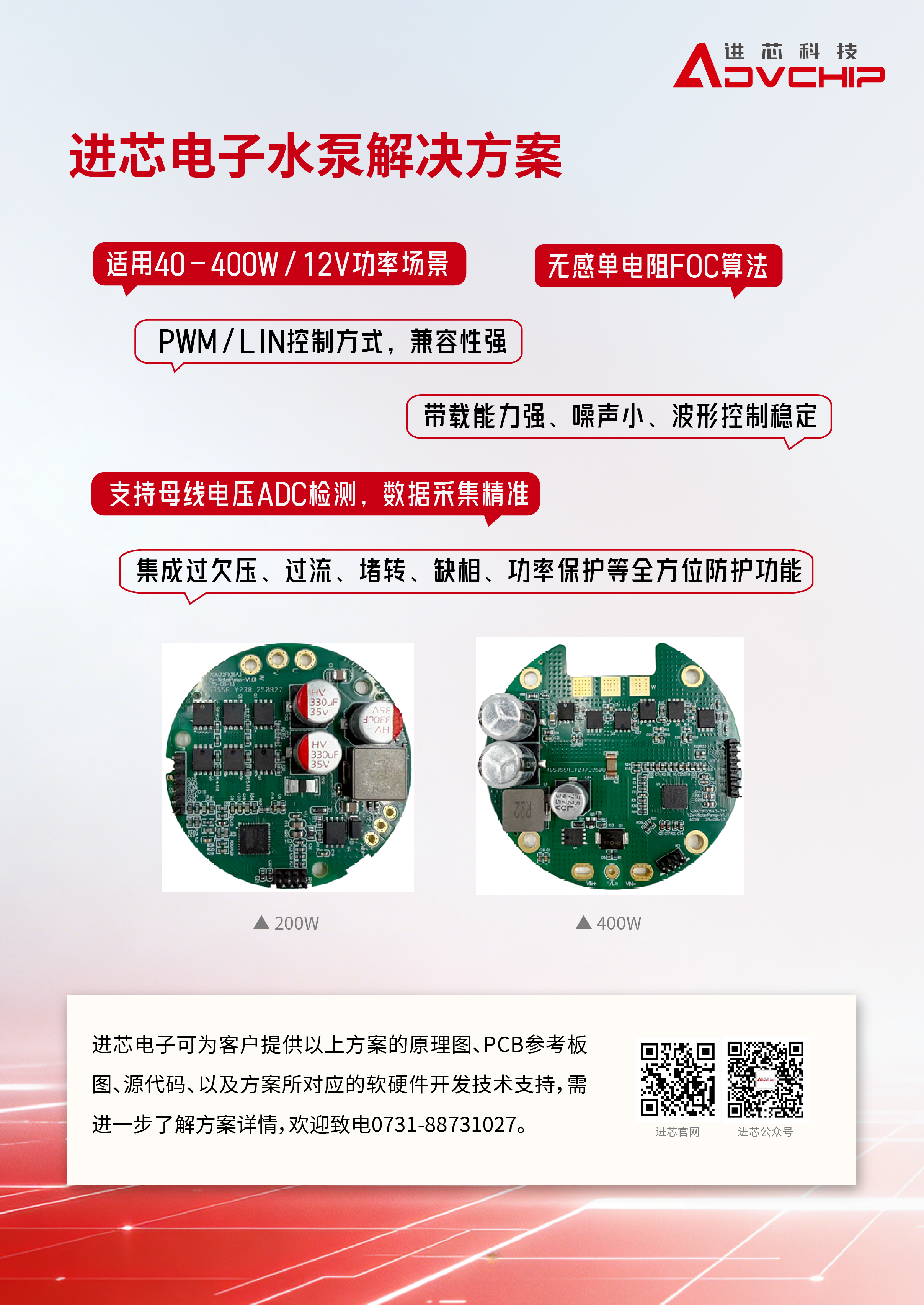

本方案采用单电阻弦波设计，电路简单且成本可控，核心搭载无感 FOC 算法，配合母线电压 ADC 检测与 PWM/LIN 控制方式，可实现转速调节及故障反馈功能；同时具备功率闭环与速度闭环控制特性，不仅带载能力强、运行噪声小，且波形控制稳定，还集成了过欠压、过流、堵转、缺相、功率保护等齐全的安全防护机制。（图6）

▪️ 电压：DC12V
▪️ 功率：40-400W
▪️ 多种保护措施：VDS保护、GDF保护、过流保护、短路保护、过压保护、欠压保护、堵转保护、缺相保护、功率保护、启动保护等。
