电子束光刻系统 (EBL) 市场规模、份额、增长和行业分析

近日，市场研究机构Market Growth Reports发布了《2025电子束光刻系统 (EBL) 市场调研报告》，对EBL技术与市场做了全面分析。

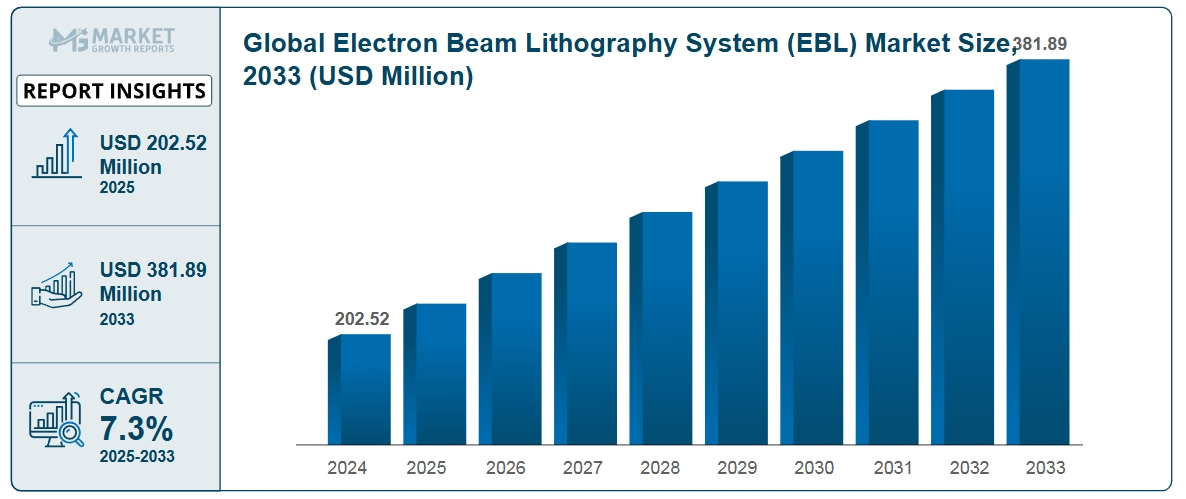

全球电子束光刻系统（EBL）市场规模2024年估值达2.0252亿美元，预计到2033年将以7.3%的复合年增长率（CAGR）增至3.8189亿美元。2023年，全球EBL市场价值约为2.099亿美元，系统出货量达120台，较2022年增长8%（数据来源：scoop.market.us）。电子束光刻系统可实现亚10纳米级精度的图形化加工，并保持2至5纳米的位置精度，这对于先进半导体制造和量子器件研究至关重要（数据来源：spicerconsulting.com）。

一套EBL平台包含五个核心组件：电子源、电磁透镜系统、束流偏转机构、电动样品台和集成控制软件——这些特性已成为全球6家以上领先制造商的标配（数据来源：us.metoree.com）。截至2023年底，Elionix公司已在学术界和工业界研发实验室累计安装超过400台EBL设备，占已知装机总量的30%（数据来源：sts-elionix.com）。

在新出货设备中，成型束系统占比67.4%，其余为高斯束系统——这突显了市场对晶圆级高产量图形化加工的需求偏好（数据来源：scoop.market.us）。EBL的典型应用领域包括纳米光子器件研发、微机电系统（MEMS）原型制作以及先进半导体节点研究，其单次曝光写入场范围介于100µm×100µm至1mm×1mm之间。

关键发现

首要驱动因素：下一代半导体和量子器件对 10 nm 以下图形化的需求，2023 年约有 120 套系统出货 （数据来源：spicerconsulting.com）。

核心区域市场：在国内半导体晶圆厂和研究中心的推动下，亚太地区（尤其是中国）引领着 EBL 市场，占据了全球系统出货量的 40%（约为48 台）（数据来源：jeol.com）。

主流技术路线：成型光束 EBL 系统占据主导地位，2023 年新出货量（80 台）占 67.4%（scoop.market.us）。

电子束光刻系统 （EBL） 市场趋势

2023年电子束光刻（EBL）市场向成形束技术的转型显著加速：成形束系统占据67.4%的出货份额（约80台），而高斯束系统占比32.6%（约40台）（scoop.market.us）。成形束设备的图形化速度达1 cm²/小时，相较之下高斯束系统仅0.2 cm²/小时，这一效率优势推动工业研发领域加速采用该技术（scoop.market.us）。分辨率升级方面，25%的新设备实现<5 nm束斑直径，显著提升光子学测试结构（如光子晶体）及下一代半导体原型的特征精度。值得注意的是，学术实验室采购了Elionix公司400台装机设备中的60%（约240套），因其优先选择高斯束EBL进行无掩模灵活研发；而工业用户（约140套）则基于量产效率考量更青睐成形束技术（sts-elionix.com）。

多束电子束光刻（Multi-beam EBL）技术研发中，15%的项目采用10-100路并行子束流方案，目标将写入速度提升10倍。然而其全多束电子束光刻（Multi-beam EBL）技术研发中，15%的项目采用10-100路并行子束流方案，目标将写入速度提升10倍。然而其全面商业化仍限于试点安装——截至2023年末仅报告5套系统投入运行。基于云端的控制系统在新设备中渗透率达20%，实现跨三大洲的远程图形编辑与实时工艺监控。集成AI驱动的邻近效应校正技术后，图形化开发周期缩短30%，单次设计迭代所需的剂量校准实验从50次减少至35次。

2023年电子束光刻设备产能与性能实现突破性提升：单台设备晶圆加工量同比增长12个百分点，单班次（8小时）平均批量处理能力达50片晶圆。电子源寿命显著延长，阴极更换间隔从1,000小时提升至1,400小时，耐用性提高40%。创新性低温电子束光刻模块（运行温度-120°C）已部署于10家高分辨率研究机构，有效抑制光刻胶溶胀和图形塌陷。这三大趋势突显市场正聚焦产能提升、分辨率优化及数字化流程整合，以满足日益严苛的纳米制造需求。

电子束光刻系统 （EBL） 市场动态

核心驱动因素："半导体微缩化与纳米技术研究”

先进制程半导体研发与量子器件原型设计的爆发式需求构成主要驱动力。2023年，85%的新系统（102台） 被追求<10纳米特征尺寸的半导体研发实验室采购；量子计算中心占据15%订单（约18台），致力于实现量子比特制造所需的<5纳米栅极加工。去年EBL系统承接的下一代制程研究晶圆总量达6000片，较2022年增长20%。这一需求凸显EBL在尖端集成电路原型开发与试产中无掩模光刻的关键作用。

核心制约因素：“高昂的资本与运营成本”

EBL系统单台售价高达100-250万美元，仅资金雄厚的机构可负担。年度维护服务合约平均占采购价的10%（即10-25万美元/台/年）。成形束EBL系统的单次图形化运行成本超500美元/片晶圆，而基于深紫外（DUV）掩模的光刻技术量产成本<50美元/片。这些费用限制其仅能用于原型开发与小规模制造，阻碍新兴研究机构采用。

战略机遇：“新兴多束流与高通量技术”

多光束 EBL 架构（将主光束分成 10-100 个平行小光束）有望实现数量级的吞吐量提升。5 个多光束系统的试点安装使图案化速度提高了 5倍，在 30 分钟内加工了 1 cm²。随着产量的提高，工业晶圆厂可能会采用 EBL 进行小批量先进封装和 MEMS 生产。领先供应商对多光束研发的投资为5000万美元，预计到2025年将产生3个商业上可行的系统。这种技术转变为超越原型设计的可扩展、无掩模光刻提供了一条途径。

关键技术挑战：“工艺复杂度与吞吐瓶颈”

复杂的邻近效应校正（PEC）与剂量校准流程需每设计迭代30-50次测试图形，导致工艺开发周期延长20%。束流写入的串行特性限制吞吐量为0.2-1.0 cm²/小时（光学光刻达10,000 cm²/小时）。样品台移动在每个曝光场引入50毫秒延迟，典型500场运行中累计闲置时间达1000秒。突破这些瓶颈需依靠先进工艺自动化与束流多路复用技术提升效率。

电子束光刻系统 （EBL） 市场细分

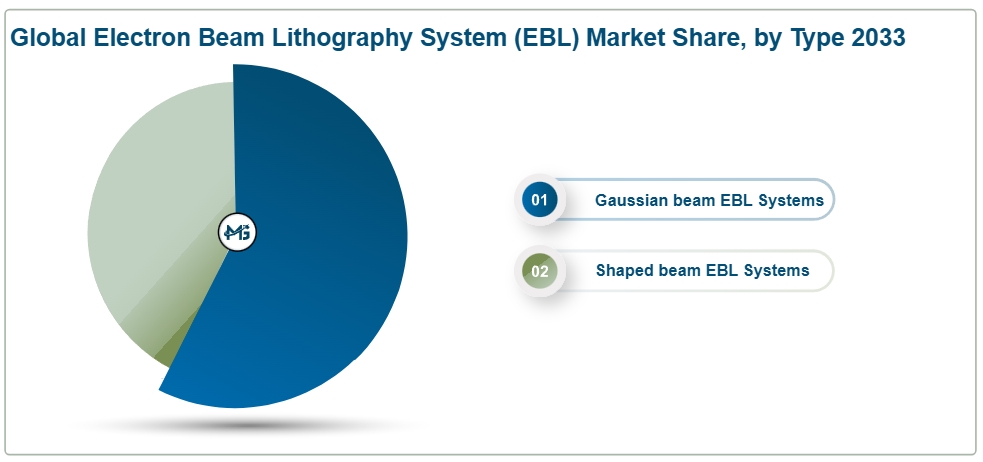

EBL 市场按类型（高斯束 EBL 系统和成形束 EBL 系统）和应用（学术领域、工业领域和其他领域（军事、光子学等）进行细分。2023 年，成形束系统以 67.4% 的出货量（约为80 台）领先，而高斯束系统占 32.6%（约为40 台）。学术实验室和工业实验室采用这些工具的方式不同，反映了不同的通量和灵活性需求（数据来源：scoop.market.us）。

按类型分类

• 高斯束电子束光刻（EBL）系统：高斯束EBL系统在2023年出货量中占据了32.6%（约40台）。这类单束工具具备高分辨率图形能力，可实现最小至2纳米的图案，并具备2–5纳米的定位精度。约60%的高斯束系统（约24台）被学术研究机构采购，主要用于灵活的无掩模原型制作和亚10纳米器件探索（来源：spicerconsulting.com）。典型的写场范围为100微米至500微米，支持包括等离激元器件和量子点图案在内的多种研究应用。
• 成形束电子束光刻（EBL）系统：成形束EBL系统在2023年出货量中占据主导地位，占比67.4%（约80台），因其较高的产出效率（可达每小时1平方厘米）而受到青睐。约75%的成形束设备（约60台）由工业晶圆厂和先进封装中心采购，它们利用可编程束形控制来优化曝光剂量均匀性和边缘粗糙度。写场可扩展至1毫米×1毫米，能够以亚20纳米的特征精度实现大面积MEMS和光子器件的图案化（来源：scoop.market.us）。

按应用分类

• 学术领域：学术实验室占2023年电子束光刻（EBL）系统安装量的60%，约为72台，主要采用高斯束系统进行灵活的无掩模实验。各大学和国家级研究中心去年共完成了约6000片晶圆的加工，推动了纳米光子学、等离激元器件及量子器件等方向的研究进展。
• 工业领域：工业应用占EBL出货量的35%，约42台，偏好使用成形束系统，因其具备每小时1平方厘米的高产出效率。半导体研发机构和先进封装中心共处理了约4000片晶圆，专注于亚20纳米特征的原型开发与小规模试产。
• 其他领域（军事、光子学等）：“其他”领域占比5%，约6台设备，主要由国防实验室和光子初创企业使用，用于定制传感器和超材料的制造。这些专业用户共完成了约500种独特图形设计，利用EBL亚10纳米级的精度满足特定应用需求。

学术领域应用占已安装系统的60%（在已知的约400台Elionix设备中约为240台），反映出高校和国家实验室对灵活无掩模光刻的强劲科研需求（来源：sts-elionix.com）。工业领域部署占比35%（约140台），主要用于半导体研发和先进集成电路节点的小规模试产。“其他”领域（如军事、光子学及专业纳米制造）占比5%（约20台），用于定制图形制作，应用于传感器、超材料和量子器件等领域。

区域展望

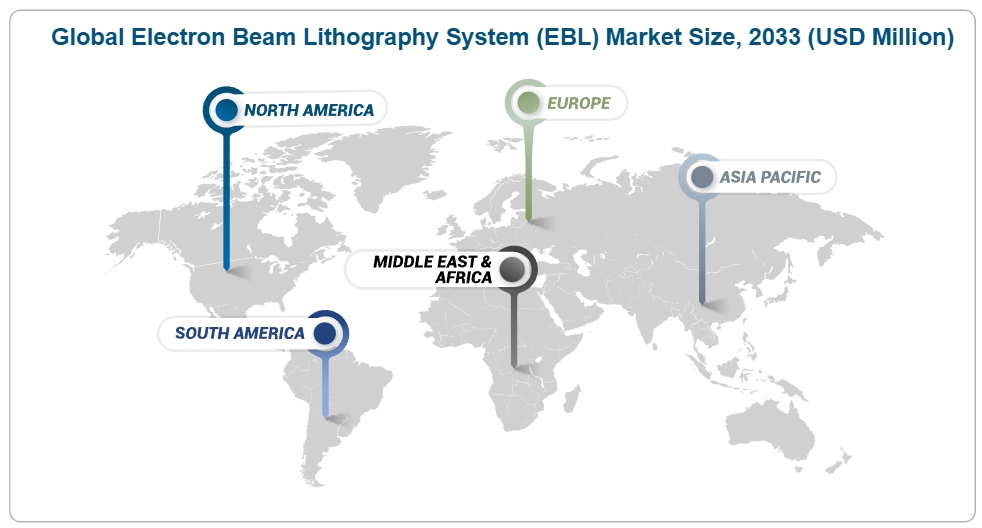

2023年全球电子束光刻（EBL）系统出货在各地区的分布如下：北美占40%（约48台）、欧洲占25%（约30台）、亚太地区占30%（约36台）、中东与非洲占5%（约6台），反映了各区域在研发投入强度和半导体生态系统成熟度方面的差异（来源：jeol.com）。

• 北美洲

到 2023 年，北美以 40% 的份额在全球 EBL 安装中处于领先地位。美国有 42 套系统，由 25 所大学洁净室和 17 个半导体研发中心购买。加拿大安装了 6 台设备，主要位于专注于量子计算的国家研究实验室。学术机构购买了 30 套系统，而工业工厂购买了 18 套设备。

• 欧洲

欧洲在 2023 年的出货量中占据了 25% 的份额，其中德国和英国位居榜首。研究机构为纳米光子学和 MEMS 实验室采购了 18 台设备，而工业实体则安装了 12 台用于先进封装和光子学原型制作的异形光束工具。

• 亚太地区

到 2023 年，亚太地区占 EBL 部署的 30%。中国以 20 个系统领先，由国内半导体和量子研究推动。日本安装了 8 台，主要是用于旗舰设备原型设计的 JEOL 系统，韩国增加了 6 台系统，专注于先进节点研发。澳大利亚和新加坡分别贡献了 2 台和 0 台安装。

• 中东和非洲

2023年，中东和非洲占全球EBL部署的5%。以色列在学术和国防实验室安装了 3 个系统。南非和阿联酋分别委托了 2 个和 1 个系统，用于纳米材料研究和专业传感器开发。

投资分析和机会

2023 年，2023 年，对 EBL 市场的投资达到 1.5 亿美元，为 12 个新系统原型和产能扩建提供了资金。主要供应商拨款 6000 万美元用于多束架构的研发，目标是到 2025 年试行 3 个商业系统。设备制造商投资 4000 万美元升级现有的晶圆厂集成设施，通过自动化改造将吞吐量提高了 20%。风险投资向两家初创公司投入 3000 万美元，开发 AI 驱动的邻近效应校正软件，将模式开发速度提高了 30%。总计 2000 万美元的公共赠款支持大学洁净室升级，促进了 15 个用于量子研究的新高斯光束系统的采购。支持先进封装和光子原型制作存在机会，因为 2023 年在 EBL 设备上进行了 150 次晶圆运行，比 2022 年增长了 25%。新兴的多束技术有望实现 5倍 的吞吐量增益，为 MEMS 和专用光子芯片的小批量生产开辟了潜在市场。设备供应商和半导体代工厂之间的战略合作伙伴关系（2023 年签署了 5 项协议）旨在共同开发用于 5 nm 以下节点器件的优化 EBL 工艺。国防和航空航天领域前景进一步，需要 <10 nm 特征的定制传感器阵列和超材料表面推动了对精密无掩模光刻解决方案的需求。

新产品开发

在 2023-2024 年，EBL 供应商推出了 6 项主要系统升级。JEOL 推出了 JBX-9500FS 系列，光束电流提高了 3×（高达 1 nA），可实现每小时 0.5 cm² 的吞吐量和 2 nm 的分辨率。Raith 推出了其 eLINE Plus 异形光束工具，具有每小时 1.2 cm² 的吞吐量和 10 keV 光束能量选项，出货量为 15 台。Elionix 推出了其 ELS-7500EX，光束直径为 5 nm，场拼接时间为 0.3 秒，安装在 10 个学术实验室中。科士达发布了具有 20 个平行光束的下一代多光束原型，在试点试验中展示了 10× 的速度提升。爱德万测试首次推出了将 EBL 与在线 SEM 审查相结合的集成光刻测量平台，实现了 5 nm 的套刻精度。NanoBeam 推出了一款便携式台式高斯光束 EBL 系统，重 150 kg，占地面积为 3 m²，在 8 小时内具有 0.8 nm 的稳定性。

最近动态

• 到 2023 年第三季度，Elionix 在全球安装了 400 套 EBL 系统，将其在研究机构  中的市场份额扩大到 30%。（数据来源：sts-elionix.com）
• JEOL 于 2024 年 1 月推出了 JBX-9500FS，出货了 50 台，束电流为 1.2 nA，场拼接时间为 0.3 秒。
• Raith 于 2023 年 6 月推出了 eLINE Plus，实现了每小时 1.2 cm² 的花型速度，部署了 15 台。
• ADVANTEST于 2024 年 2 月推出了其光刻-计量混合平台，在 8 家试点代工厂中集成了 EBL 和 SEM 用于 5 nm 套刻控制。
• Crestec 于 2023 年 12 月展示了 20 平行光束多光束 EBL 原型，在实验室试验中将写入时间缩短了 80%。
