高精度棱镜耦合仪 | 赋能 AR 光波导技术创新与量产协同

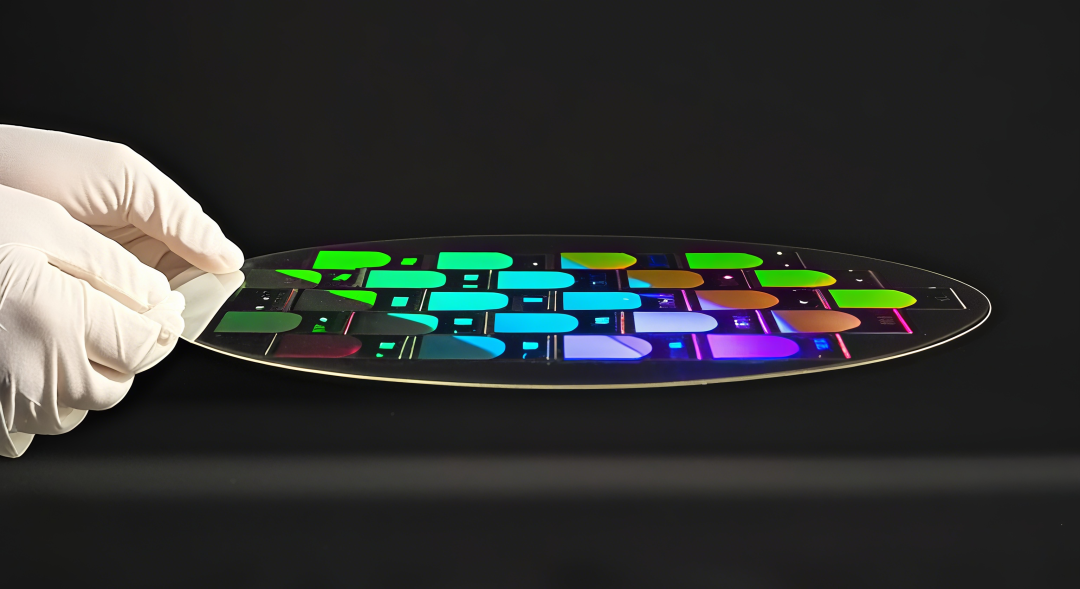

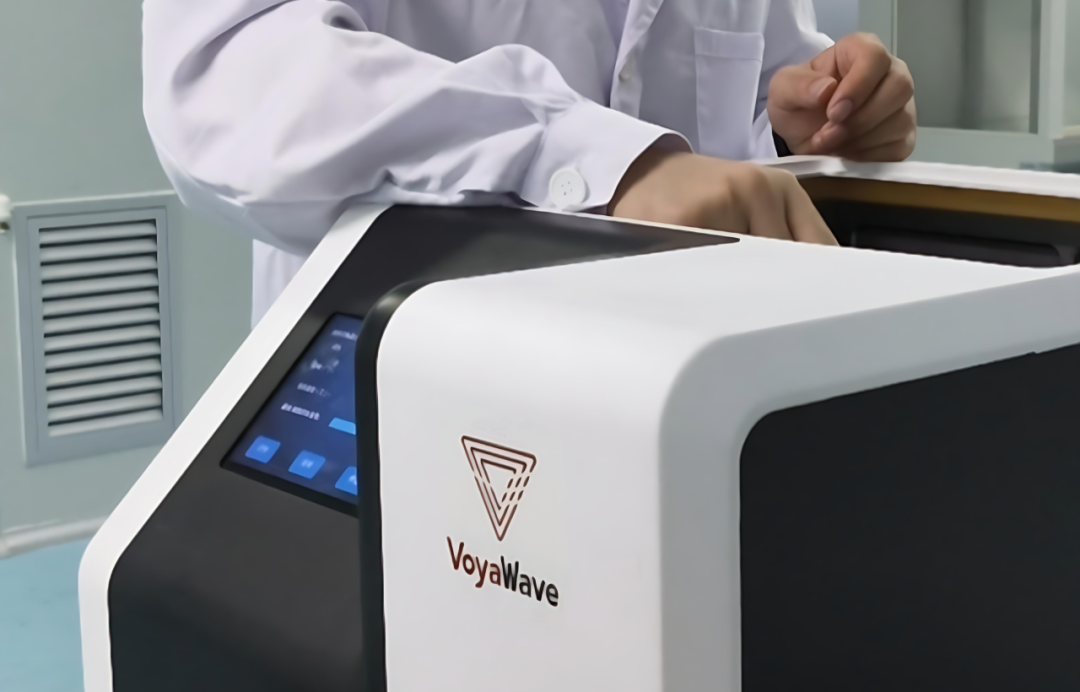

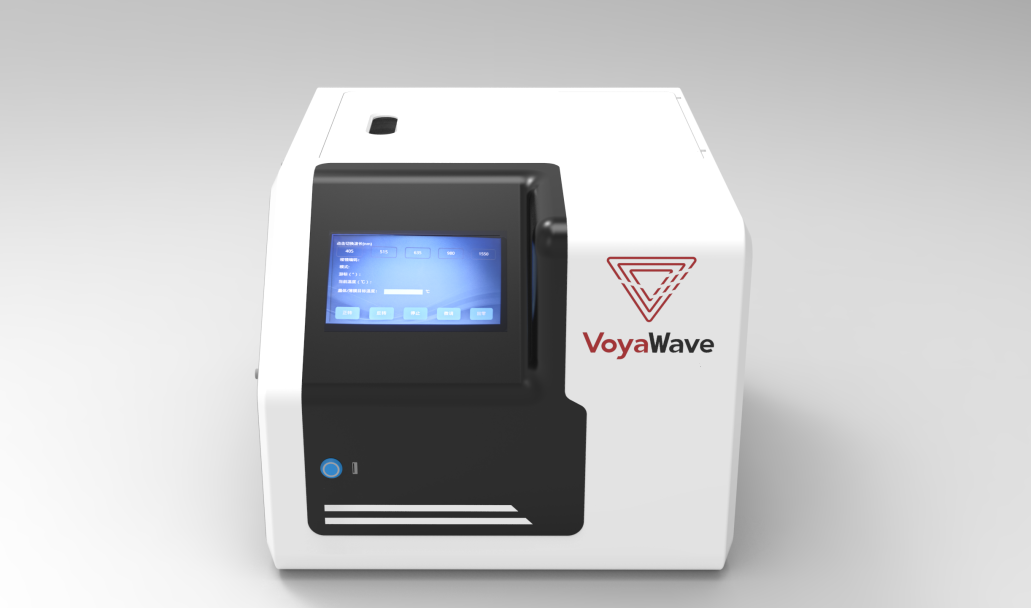

随着增强现实(AR)技术的快速发展，光波导作为核心显示组件，正推动 AR 设备向轻量化、高画质方向演进。启扬光学自主研发的OptoPrism系列棱镜耦合仪作为一款高精度折射率、薄膜厚度和波导损耗测量设备，在AR光波导的研发、性能优化及量产质量控制中发挥着重要作用，为光波导技术突破提供了关键支撑。

● 光学性能上，彩虹效应（不同波长光衍射角度差异导致色彩分离）、漏光（影响显示隐私与体验）长期存在，且光效衰减（多级传导损耗致亮度不足）与均匀性难题（微镜阵列或光栅周期偏差引发亮度不均）亟待突破，同时量产中材料均匀性、工艺稳定性等问题导致良率提升困难。

● 测试验证方面，薄膜折射率与厚度的高精度测量需求远超传统手段能力，且超表面等复杂结构需多波长、多角度耦合测试以捕捉纳米级特征，对检测设备的兼容性与效率提出严苛要求。

● 折射率

折射率是决定光线在波导层中传播行为的关键参数，精确测量折射率能够确保光线在波导层中实现高效的全反射传输，避免光能的泄漏和损耗。OptoPrism棱镜耦合仪可测量1.0-3.35范围内的折射率，精度达 ±0.0005，分辨率达±0.0003。

● 双折射率

双折射率可使不同偏振方向的光具有不同折射率，实现对光偏振态的控制和调制，用于分解、分离或旋转偏振光等操作。其精确表征可保障多偏振态光信号的均匀传输与成像一致性。OptoPrism棱镜耦合仪支持 TE/TM 模式双折射测量，满足车载、工业级应用需求。

● 薄膜厚度

薄膜厚度的微小偏差会严重影响光线耦合效率和波导模式，进而影响图像亮度与清晰度，OptoPrism棱镜耦合仪可测量 0.4-150 μm范围内的薄膜厚度，精度达 ±（0.5%+50Å)。

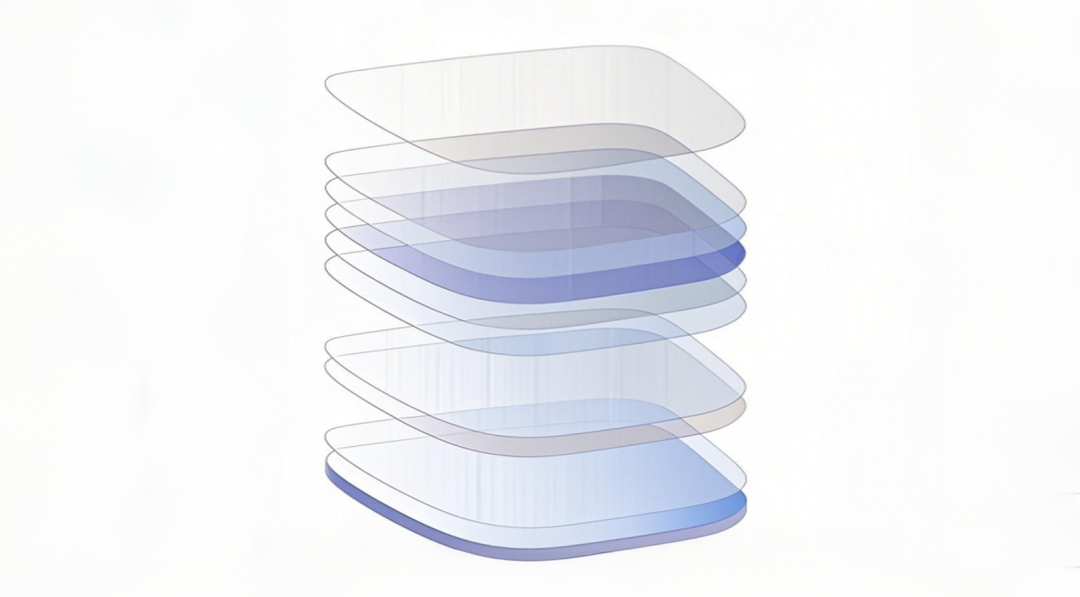

● 薄膜折射率&厚度

薄膜折射率与厚度的协同表征是构建定制化光学薄膜系统的关键，精确控制光波导的有效折射率与模式分布。OptoPrism棱镜耦合仪支持薄膜折射率和厚度同时测量，为AR光波导的眼动范围扩展、耦入/耦出结构优化等多场景提供高精度数据保障，适配复杂光学系统的性能迭代需求。

● 波导传输损耗

波导传输损耗直接制约AR光波导的模场约束能力与光能传输效率，其过量值会导致显示亮度衰减、眼动范围缩小及成像均匀性劣化。OptoPrism棱镜耦合仪可测量0.1-15dB/cm范围内的波导损耗，为AR近眼显示、车载光子器件等严苛场景提供损耗溯源与工艺验证支持。

● 热光系数测试

温度变化会影响波导传播特性、耦合效率下降及色散偏移等性能，进而劣化AR成像分辨率与色彩保真度。OptoPrism棱镜耦合仪集成温控台（室温 - 200℃），可测量波导热光系数提供精准数据支持。
